竪吊・横吊兼用クランプ HV-K型 1t(0~16mm) 1個: 他:HV-K
'
アングル・チャンネル・アイビームや、これに属する構造物の吊上げ・反転作業のとき、いずれの方向からでも吊作業ができる!
|

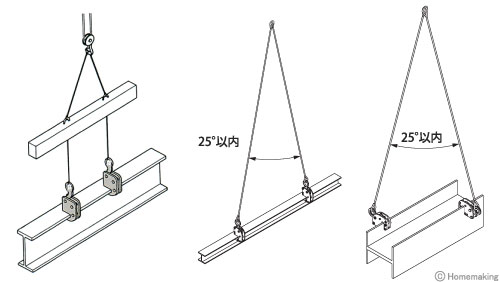

使用例

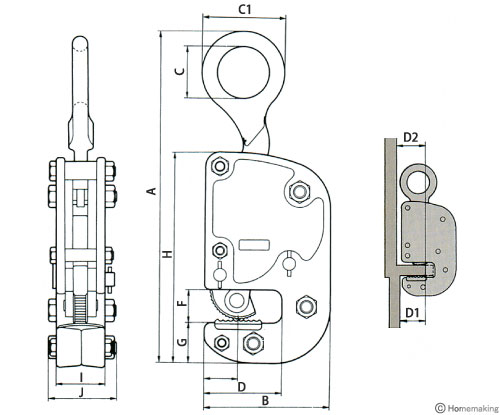

寸法図
品番 | 基本使用荷重 | クランプ範囲 (min~max) |
くわえ深さ最小寸法 | 自重 | |
D1(下) | D2(上) | ||||
HV-K | 1TON | 0~16mm | 45mm | 50mm | 3.5kg |
2TON | 0~30mm | 70mm | 70mm | 9.0kg | |
3TON | 0~30mm | 70mm | 75mm | 14.0kg | |
5TON | 0~40mm | 75mm | 83mm | 27.0kg |
品番 | 基本使用荷重 | 寸法(mm) | ||||||||||
A | B | C | C1 | D | F | G | H | I | J | M | ||
HV-K | 1TON | 255 | 113 | 46 | 74 | 68 | 26 | 34 | 158 | 44 | 60 | 25 |
2TON | 388 | 143 | 60 | 96 | 96 | 38 | 45 | 238 | 56 | 71 | 38 | |
3TON | 426 | 165 | 75 | 115 | 95 | 42 | 50 | 269 | 64 | 90 | 38 | |
5TON | 536 | 220 | 90 | 140 | 122 | 54 | 65 | 330 | 86 | 119 | 40 |
