無傷竪吊クランプ FL-V型(安全歯カム付) 1/2t(0～16mm) 1個: 他:FL-V
'
 |
きずをつけずに吊れるクランプ！
|
用途
普通鋼板、高張力鋼板や橋梁、製缶及び加工板、高圧タンク類等、幅広い用途の中で、吊上物の表面にきずがついてはいけない場合
ステンレス鋼板、アルミ鋼板その他非鉄金属板等で、マグネット使用ができない竪吊り作業

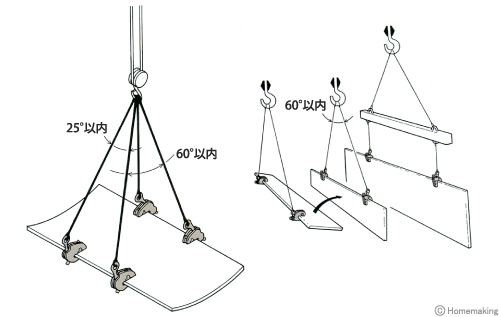

 (使用例) |
FL-V型の使用方法
 |
 |
 |
| 1. 吊上物の板厚に応じてア ジャストボルトを回してスライ ダーを戻し、あらかじめ口幅 を広く開けます。 |
2. 吊上物がクランプのくわえ 口の奥にあたるまで、充分差 込みます。 |
3. 吊環を押し込み、次に補助 カムのレバーを手指で開放に 戻します。 |
 |
 |
 |
| 4. 受金が本体に密着するま で、アジャストボルトを回して 締付けるとクランプの取付が 完了します。 |
5. 吊環を引張って吊上げ荷 重を掛けると受金にクランプ 力が働いて吊上物を増締め します。 |
6. 着地後、取外しの場合は、 アジャストボルトを逆に回して スライダーを上方に戻せば開 放になります。 |
寸法・仕様
 |
| 品番 | 基本使用荷重 | クランプ範囲 | 自重 | アジャストボルト六角2面幅(S) |
| FL-V | 1／2TON | 0～16mm | 3.0kg | 19mm |
| 1TON | 0～25mm | 7.5kg | 19mm | |
| 2TON | 0～25mm | 10.5kg | 19mm | |
| 3TON | 0～30mm | 18.0kg | 19mm | |
| 20～50mm | 19.0kg | |||
| 5TON | 0～30mm | 32.0kg | 22mm | |
| 20～50mm | 32.9kg |
| 品番 | 基本 使用 荷重 |
クラ ンプ 範囲 (mm) |

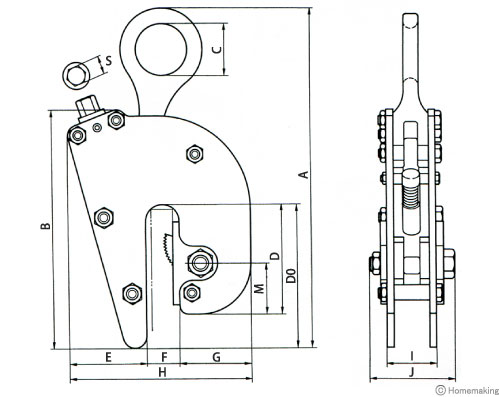

寸法(mm) | |||||||||||
| A | B | C | D | D0 | E | F | G | H | I | J | M | |||
| FL-V | 1/2TON | 0～16 | 245 | 149 | 40 | 72 | 82 | 59 | 24 | 55 | 138 | 44 | 74 | 40 |
| 1TON | 0～25 | 400 | 238 | 60 | 113 | 148 | 70 | 36 | 72 | 179 | 52 | 80 | 55 | |
| 2TON | 0～25 | 430 | 282 | 60 | 130 | 170 | 92 | 40 | 85 | 217 | 58 | 98 | 60 | |
| 3TON | 0～30 | 520 | 303 | 75 | 135 | 183 | 97 | 46 | 97 | 240 | 70 | 118 | 62 | |
| 20～ 50 |
66 | 250 | ||||||||||||
| 5TON | 0～30 | 610 | 380 | 90 | 165 | 225 | 115 | 50 | 130 | 295 | 99 | 154 | 90 | |
| 20～ 50 |
70 | 315 | ||||||||||||
