440Cベアリング入 ステンレス重量戸車(トロ車型) 90mm 1個: 他:JCS-0907
'
高級機械用ベアリングを使用しているので、耐久力に優れています!
|

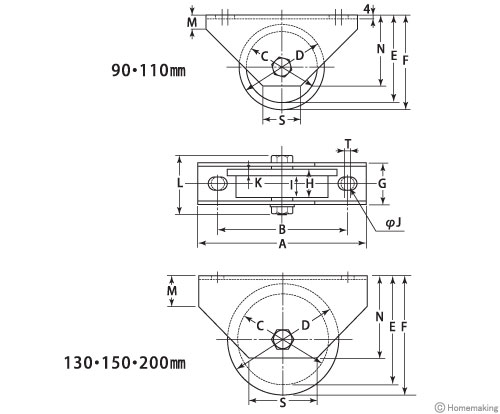

品番 | サイズ | 寸法(mm) | |||||||||||
A | B | C | D | E | F | G | H | I | J | K | L | ||
JCS-0907 | 90mm | 160 | 120 | 75 | 90 | 92.5 | 100 | 46 | 32 | 24 | 14 | 8 | 66 |
JCS-1107 | 110mm | 180 | 130 | 90 | 110 | 110 | 120 | 52 | 36 | 26 | 14 | 10 | 77 |
JCS-1307 | 130mm | 250 | 185 | 110 | 130 | 129 | 139 | 56 | 42 | 31.5 | 16 | 10.5 | 81 |
JCS-1507 | 150mm | 300 | 230 | 122 | 150 | 176 | 190 | 74 | 52 | 39.5 | 20 | 12.5 | 105 |
JCS-2007 | 200mm | 300 | 230 | 172 | 200 | 201 | 215 | 74 | 52 | 39.5 | 20 | 12.5 | 105 |
品番 | 寸法(mm) | 枠厚 | ベアリング | 重量 | 耐荷重 (2ヶ当り) |
|||
M | N | S | T | |||||
JCS-0907 | 15 | 75 | 40 | 6 | 4mm | #SS6203ZZ | 1760g | 700kg |
JCS-1107 | 24 | 90 | 47 | 6 | #SS6204ZZ | 2810g | 1000kg | |
JCS-1307 | 38 | 110 | 89 | - | #SS6204ZZ(2ヶ) | 5000g | 1800kg | |
JCS-1507 | 57 | 147 | 120 | - | 6mm | #SS6206ZZ(2ヶ) | 9.2kg | 2000kg |
JCS-2007 | 57 | 147 | 120 | - | #SS6207ZZ(2ヶ) | 13.9kg | 2300kg |
材質 | 枠、芯棒 | 車 |
SUS304 | SUS303 |
■ベアリングサイズ表
戸車品番 | ベアリング品番(ステンレス) | 主要寸法(mm) | ||
内径 | 外径 | 幅 | ||
JCS-0907 | #SS6203ZZ | 17 | 40 | 12 |
JCS-1107 | #SS6204ZZ | 20 | 47 | 14 |
JCS-1307 | ||||
JCS-1507 | #SS6206ZZ | 30 | 62 | 16 |
JCS-2007 | #SS6207ZZ | 35 | 72 | 17 |
ボルト寸法
品番 | 車径サイズ | 材質 | ボルト サイズ |
ワッシャ | 寸法(mm) | |||||
A | B | C | D | E | F | |||||
JCS-0907 | 90mm | ステンレス | M12 | スプリング ワッシャ |
22 | 8 | 50 | 12 | 3 | 7 |
JCS-1107 | 110mm | M16 | スプリング ワッシャ |
28 | 10 | 65 | 16 | 4 | 10 | |
JCS-1307 | 130mm | M16 | スプリング ワッシャ |
28 | 10 | 70 | 16 | 4 | 10 | |
JCS-1507 | 150mm | M18 | スプリング ワッシャ |
31 | 12 | 93 | 18 | 4.6 | 15 | |
JCS-2007 | 200mm | M18 | スプリング ワッシャ |
31 | 12 | 93 | 18 | 4.6 | 15 |
別売 車のみ(ボルト・ナット付)
品番 | サイズ | 寸法(mm) | 重量 | ||||||
a(φ) | b(φ) | c(φ) | e | g | h | i | |||
JCP-0907 | 90mm | 90 | 75 | 12 | 32 | 8 | 24 | 30 | 1125g |
JCP-1107 | 110mm | 110 | 90 | 16 | 36 | 10 | 26 | 44 | 1925g |
JCP-1307 | 130mm | 130 | 110 | 16 | 42 | 10.5 | 31.5 | 48 | 3300g |
JCP-1507 | 150mm | 150 | 122 | 18 | 52 | 12.5 | 39.5 | 62 | 5100g |
JCP-2007 | 200mm | 200 | 172 | 18 | 52 | 12.5 | 39.5 | 62 | 10.5kg |
※130mm以上はベアリング2ヶ入です。
'
