ねじ式全方向クランプ SBB型 100～500kg(1～25mm) 1個: 他:SBB-500(1～25mm)
 |
引張り方向自在のツイン・シャックル、不整形物の移動に便利!
|
特長
- ねじ式万力と自動締め付け機構の二重安全構造
- 多方向につり上げ可能なツイン・シャックル
- 締め付け状態が一目でわかる、締め付け確認ライン
- 無負荷状態でもバネの力でクランプの脱落を防ぐプレッシャーナット
- 球面のアゴを常に正しい位置に保ち、確実な取り付けを可能にする姿勢制御用コーンスプリング
- 締付ねじ及び球面回転アゴは特殊合金鋼製で高周波焼入れ済み
- 特殊合金鋼製精密鍛造本体
- 亜鉛メッキ(ガルバナイズド)仕上げ

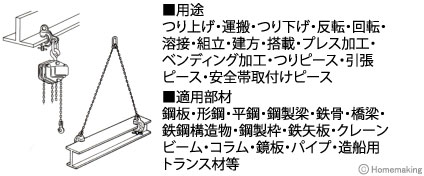

用途・適用部材
 |

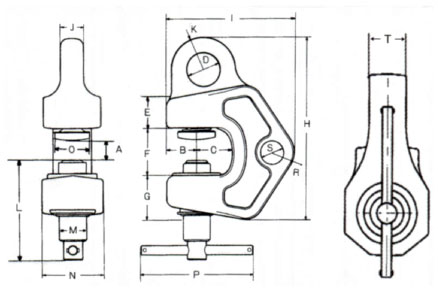

寸法
 |
| 品番 | 寸法(mm) | |||||||||||||||||
| B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | R | S | T | |
| SBB-500(1～25) | 23 | 25 | φ27 | 22 | 41 | 29 | 140 | 112 | 15 | 24 | 96 | φ20 | 46 | φ26 | 150 | 24 | φ27 | 15 |
| SBB-1(1～40) | 30 | 45 | φ32 | 31 | 61 | 46 | 203 | 166 | 18 | 34 | 124 | φ24 | 55 | φ36 | 150 | 34 | φ32 | 18 |
| SBB-2(1～40) | 37 | 43 | φ36 | 44 | 66 | 45.5 | 218 | 185 | 25 | 38.5 | 134 | φ32 | 74 | φ44 | 150 | 36 | φ32 | 25 |
| SBB-3(5～35) | 40 | 47 | φ45 | 40 | 60 | 60 | 240 | 170 | 30 | 42.5 | 137 | φ36 | 80 | φ50 | 200 | 30 | φ31 | 38 |
| SBB-5(10～40) | 48 | 55 | φ50 | 45 | 70 | 70 | 276 | 213 | 35 | 47 | 150 | φ40 | 96 | φ60 | 200 | 45 | φ37 | 44 |
| 品番 | 使用荷重 最小～最大(kg) |
有効板厚(mm) | 製品質量(kg) |
| SBB-500(1～25) | 100～500 | 1～25 | 1.8 |
| SBB-1(1～40) | 200～1000 | 1～40 | 4.0 |
| SBB-2(1～40) | 400～2000 | 1～40 | 7.6 |
| SBB-3(5～35) | 600～3000 | 5～35 | 7.9 |
| SBB-5(10～40) | 1000～5000 | 10～40 | 14.3 |

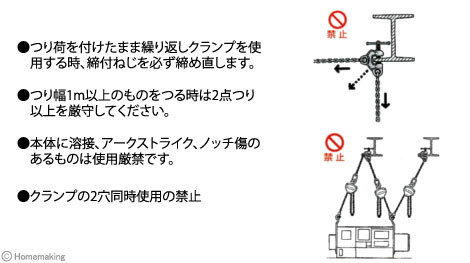

使用上の注意
 |
