可変側溝・U字溝兼用内つりクランプ EUIV型 1000kg: 他:EUIV-1000(250～350)
'
 |
4枚のカムで道路側溝を内側からガッチリクランプ！
|

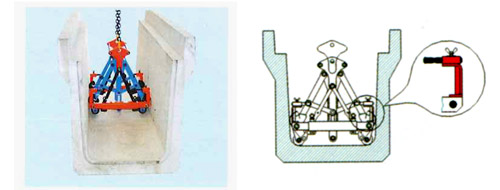

 (使用例) |
■用途道路側溝内つり用(落蓋式道路側溝・自由勾配側溝)のつり上げ・運搬・敷設作業 |
■適用部材各種道路用側溝・自由勾配側溝・U字溝全般 |
 |
■吊上げ・締め付け吊環を吊上げることにより4個のカムが連動して外側に回転し、荷重が増えるに従い、リンク機構による倍力作用とカム機構による自動締め付け作用によって締め付け力が増加し吊荷を内側から押し付ける構造です |
■自動着脱式自動着脱機構ですから安全に作業ができ、省力化できます |
 |
■可変側溝用掛金具可変側溝用掛金具(ハンガーピン)を張り出すことにより、可変側溝(自由勾配側溝)の吊上げができます |
 |
■吊幅調整機構付ピンの差し替えで、1,000kgは3段階、2,000kgは5段階の吊幅調整が可能です |
 |
■U字溝もつり上げ可能ハンガーピンを押し込むと、通常の道路用側溝・U字溝のつり上げ・運搬に使用できます |
 |

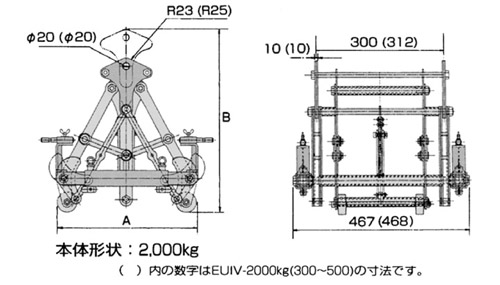

仕様寸法図
 |
| 型式 | 最大使用 荷重 |
吊幅調整 位置 |
使用可能 内幅(mm) |
寸法(mm) | 製品質量 | |
| A | B | |||||
| EUIV-1000 (250～350) |
1000kg | 250用 | 215～250 | 214 | 415～516 | 21kg |
| 300用 | 260～300 | 258 | 411～512 | |||
| 350用 | 305～350 | 302 | 406～508 | |||
| EUIV-2000 (300～500) |
2000kg | 300用 | 260～300 | 260 | 490～615 | 30.3kg |
| 350用 | 310～350 | 305 | 490～615 | |||
| 400用 | 360～400 | 350 | 480～605 | |||
| 450用 | 420～450 | 400 | 475～600 | |||
| 500用 | 450～500 | 445 | 465～590 | |||
