穴つり用治具 VLGRII型 1ton(6~40mm) 1個: 他:VLGRII-1
'

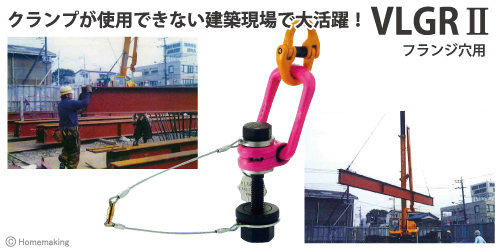

クランプが使用できない建築現場で大活躍!
|
■用途引き起こし・反転・つり上げ・フランジ部分つり上げ |
|
■適用部材鉄骨・鉄矢板・鉄鋼構造物・鋼製枠鋼 |

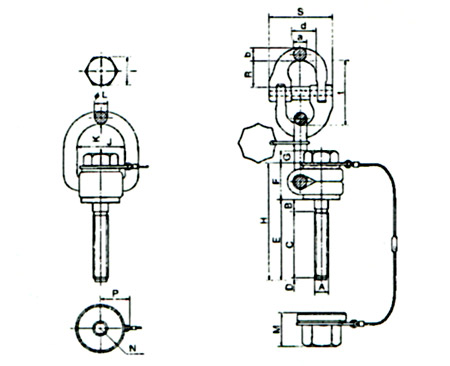

仕様寸法図
型式 | ボルト寸法(mm) | ||||||||
A | B | C | D | E | F | G | H | I | |
VLGRII-1 | 16 | 8.9 | 64.6 | 2.5 | 76.0 | 35.9 | 12 | 112 | 27 |
VLGRII-1.5 | 18 | 14 | 82.5 | 3 | 99.5 | 46.3 | 15 | 146 | 36 |
VLGRII-2 | 20 | 14 | 82.5 | 3 | 99.5 | 46.3 | 15 | 146 | 36 |
VLGRII-2.5 | 22 | 14 | 82.5 | 3 | 99.5 | 46.3 | 15 | 146 | 36 |
VLGRII-3 | 24 | 14 | 102.3 | 3 | 119.3 | 67.2 | 19 | 186.5 | 46 |
型式 | LBG寸法(mm) | ナット寸法(mm) | スイベル付 ワイヤ |
カップリング寸法(mm) | ||||||||||
J | K | φL | M | N | P | 径(φ) | 長さ (mm) |
t | a | b | d | R | S | |
VLGRII-1 | 36 | 23.5 | 13.5 | 30 | 19.5 | 27 | 2.5 | 425 | 63 | 11 | 13 | 25 | 24 | 65 |
VLGRII-1.5 | 50 | 33 | 16.5 | 43 | 31 | 40 | 2.5 | 425 | 63 | 11 | 13 | 25 | 24 | 65 |
VLGRII-2 | 50 | 33 | 16.5 | 43 | 31 | 40 | 2.5 | 425 | 63 | 11 | 13 | 25 | 24 | 65 |
VLGRII-2.5 | 50 | 33 | 16.5 | 43 | 31 | 40 | 2.5 | 425 | 84 | 15 | 18 | 30 | 31 | 82 |
VLGRII-3 | 65 | 72 | 22.5 | 43 | 31 | 40 | 2.5 | 525 | 84 | 15 | 18 | 30 | 31 | 82 |
型式 | 最大使用荷重 |
許容使用板厚 | 製品質量 |
VLGRII-1 | 1.0ton | 6~40mm | 1.11kg |
VLGRII-1.5 | 1.5ton | 9~50mm | 2.28kg |
VLGRII-2 | 2.0ton | 9~50mm | 2.32kg |
VLGRII-2.5 | 2.5ton | 9~50mm | 2.55kg |
VLGRII-3 | 3.0ton | 10~70mm | 2.61kg |

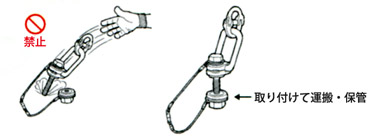

使用上の注意
※穴つり用治具を投げたり、強い衝撃を与えないようにしてください
衝撃により本体及びボルト・ナットが破損したり、ボルトが金具本体から抜け落ちることがあります
※穴つり用治具を持ち運ぶ場合は、金具本体が脱落しないように必ずボルトにナットを取り付けた状態で持ち運びください
'
商品に関するお問い合わせはこちら
イーグル・クランプ 0120-119-080
|
商品ID | 商品名・品番 | 価格 | 掛率 | 数量 | カートへ |
---|
※通常在庫品でも、ご注文のタイミングや注文個数によりお届け日が変わる場合があります。
