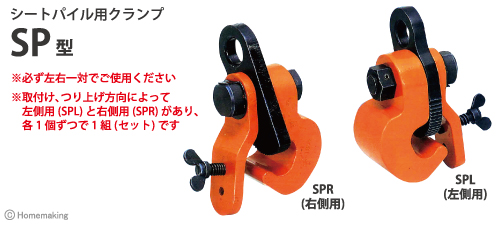

シートパイル用クランプ SP型 1000kg 右側用 1個: 他:SP-1(SPR)
'
取付け、つり上げ方向によって左側用(SPL)と右側用(SPR)があり、各1個ずつで1組(セット)です |
鋼矢板の耳をつかんでつり上げ・運搬する専用クランプ
|
■用途つり上げ・運搬・積込み・積降ろし |
|
■適用部材耳付鋼矢板(YSP-II~IV、FSP-IV) |

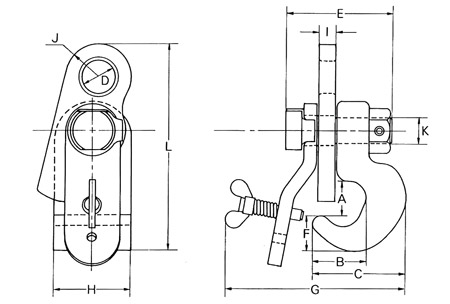

仕様寸法図
型式 | 最大使用 荷重 |
寸法(mm) | 製品 質量 |
|||||||||||
A | B | C | D | E | F | G | H | I | J | K | L | |||
SP-1 | 1000kg | 32 | 49 | 85 | φ30 | 97 | 33 | 165 | 70 | 16 | 30R | M42 | 192 | 5.2kg |

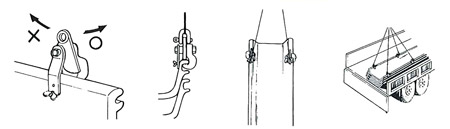

ご使用上の注意
※必ず左右一対で使用すること
※本体の爪が完全に鋼矢板の耳溝に入るようにセットします
※つり上げ方向は押さえカムが働く方向のみに使用してください
※つり上げ前に必ずカムの押さえ方向及び外れ止めの止めねじの締まりを確認してください
※縦つりの場合、つり上げた時に締め付け用カムの歯がカムピンより上に来るようにセットします
※水平つりには4点つりで使用してください
※縦つりによるつり降ろしは、着地時の安定が悪いので充分注意します
※本体や部品の変形、磨耗、損傷したクランプの使用は厳禁です
商品に関するお問い合わせはこちら
イーグル・クランプ 0120-119-080
|
