スリムヘビー10合板タイプ 1箱(50個入)::SHV10-G

カネシン

'

クロムフリー 床合板30mmまで対応 隅柱

形状がスリムで軽量コンパクトな10kN用ホールダウン金物

  • 横架材側のビスの穴位置が柱面から離れているため、
    施工性に優れ、枠材仕様も対応可能
  • 柱と土台、柱と横架材の接合に使用します
  • 床合板仕様の場合、床合板(30mm)の上から、枠材仕様の場合、枠材(30mm)
    もしくは床合板(30mm)の上から接合できますので面倒な床合板の欠き込みが不要
  • 本体の幅が30mmのため真壁等で筋かいとの取り合いの場合に最適
  • ホールダウン金物10kNを使用しなければならない柱頭・柱脚の接合に
    使用可能
  • 外周部に金物を出さずに接合できます
  • 接合ビスの頭が四角穴なので、ビットの破損がほとんどありません
  • 本体・ビス共にクロムフリーを実現し、環境に配慮した製品です
  • 告示平12建告第1460号第2号(へ)対応

  • 使用方法
  • 本体の”柱”と刻印があるほうを柱側にして、付属ビスで接合します


柱と土台、柱と横架材の接合に使用します

取付図

取付図

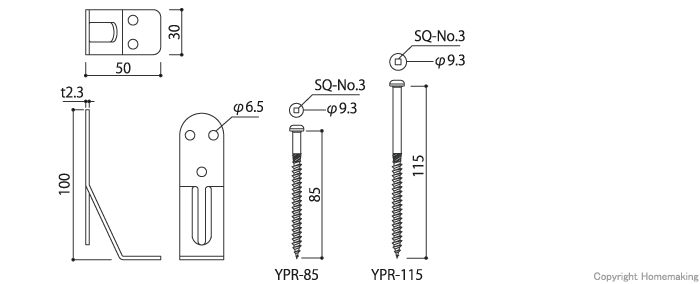

仕様図

仕様図

品番 SHV10-G
材質 JIS G 3302 SGH490またはSGC490
表面処理 溶融亜鉛めっき鋼板(Z27クロムフリー)
承認等 ハウスプラス確認検査(株)性能試験
HP15-KT054/HP15-KT055/HP15-KT038/HP15-KT039
入数 50個入
単価 @156円×50個
付属品 柱側専用ビス:YPR-85(Mブロンズ)×3本
土台(横架材)側専用ビス:YPR-115(Mグリーン)×2本

スリムヘビー10合板タイプ耐力試験

型番  - 短期基準接合引張耐力(Pot) 接合部倍率(N値/T値)
合板仕様 枠材仕様 合板仕様 枠材仕様
SHV10-G 中柱 10.1kN 10.4kN 1.9 1.9
隅柱 10.0kN 10.8kN 1.8 2.0
'

商品に関するお問い合わせはこちら
株式会社カネシン
 ※カネシンのホームページに移動します。
商品ID 商品名・品番 価格 掛率 数量 カートへ
156934 カネシン
スリムヘビー10合板タイプ 1箱(50個入) SHV10-G
定価: 17,000円
特価:7,800円
税込:8,424円
45.9掛
※通常在庫品でも、ご注文のタイミングや注文個数によりお届け日が変わる場合があります。
アイコン表記について>>
当サイトはプロ用の道具・工具・資材を店舗を通さず、卸値又はそれに順ずる価格でお届けする、
プロのためのサイトです。
※お買い上げ合計金額が税別2万円以上であれば何個口でも送料無料!(但し一部商品、沖縄県、一部地域を除く)

お電話でのご注文は...
フリーダイヤル:0120-921-841、携帯電話から:0172-43-1551(受付:平日9:00~17:30 日祝は休み)
