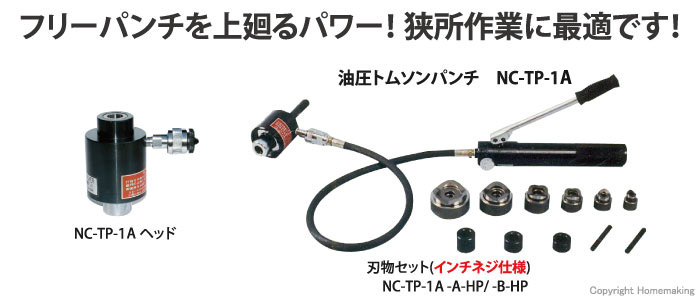

油圧トムソンパンチ 薄鋼電線管用インチネジ刃物セット(Aセット): 他:NC-TP-1A-A-HP
'
  |
フリーパンチを上廻るパワー！狭所作業に最適です！
|
 |
| 型番 | NC-TP-1A | |
| 出力 | 104kN(10.6tonf) | |
| 最大能力 | 呼び：70(φ77.2)× 3.2t(SS400) 呼び：104(φ115.5)×2.3t(SS400) |
|
| 質量 | ヘッド | 3.2kg |
| ポンプ | 3.2kg | |
| 付属品 | NC-TP-1A-A-HP 薄鋼電線管用刃物(呼び19～51)計5点、手動ポンプ(NC-300)×1、セットボルト3/4×1、セットボルト3/8×2、 カラー大中小×各1、鉄ケース×1 |
|
| NC-TP-1A-B-HP 厚鋼電線管用刃物(呼び16～54)計6点、手動ポンプ(NC-300)×1、セットボルト3/4×1、セットボルト3/8×2、 カラー大中小×各1、鉄ケース×1 |
||
| NC-TP-1A+300P-N 手動ポンプ(NC-300)×1、セットボルト3/4×1、セットボルト3/8×2、 カラー大中小×各1、鉄ケース×1 |
||
| NC-TP-1A-HN セットボルト3/4×1、セットボルト3/8×2、カラー大中小×各1 |
||
NC-TP-1A-A-HP (Aセット) 付属刃物(薄鋼電線管用)仕様
| 単品型番 | 呼び寸法 | 実寸法 | 最大板厚(SS400の場合) | 使用軸 |
| TP-A19 | 3/4" | φ19.8mm | 3.2mm | セットボルト3/8 |
| TP-A25 | 1" | φ26.2mm | ||
| TP-CP31 | 1-1/4" | φ32.5mm | セットボルト3/4 | |
| TP-CP39 | 1-1/2" | φ38.7mm | ||
| TP-CP51 | 2" | φ51.6mm |
NC-TP-1A-B-HP (Bセット) 付属刃物(厚鋼電線管用)仕様
| 単品型番 | 呼び寸法 | 実寸法 | 最大板厚(SS400の場合) | 使用軸 |
| TP-B16 | 1/2" | φ21.8mm | 3.2mm | セットボルト3/8 |
| TP-ACP22 | 3/4" | φ27.3mm | セットボルト3/4 | |
| TP-ACP28 | 1" | φ34.1mm | ||
| TP-ACP36 | 1-1/4" | φ42.7mm | ||
| TP-ACP42 | 1-1/2" | φ48.7mm | ||
| TP-ACP54 | 2" | φ60.5mm |
ご注意
※セットボルト3/8用下穴はφ12mm以上。セットボルト3/4用下穴はφ21mm以上が必要です。
※薄鋼・厚鋼用電線管用刃物は、薄板用、厚板用の区別でなく、電線管の種類を表しており、各電線管の管外径に合わせた刃物サイズとなっています。
※ステンレス材(SUS304)での能力は、SS400基準の板厚の1/2が限度です。どぶ漬け(溶融亜鉛メッキ)材、電気メッキ材は適用外(使用不可)。
'
