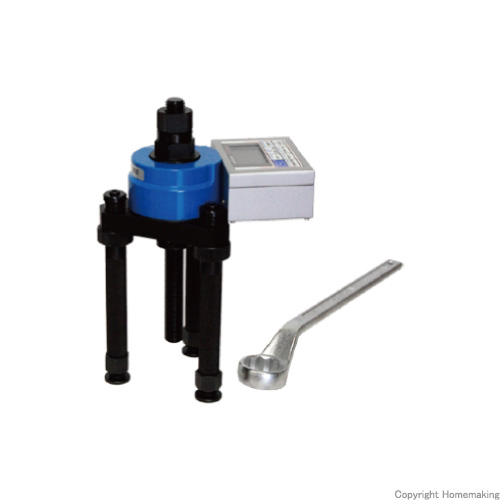

テクノテスター アンカー非破壊引張試験機::AT-10D2
[画像クリックで拡大表示]
金属系アンカー工事の引張試験に最適な試験機です
金属系アンカー工事の引張試験に最適な試験機です
- 様々な現場状況に対応できる、軽くてコンパクトな設計
- 簡単な操作で100kNまでの試験が可能
- デジタル表示で荷重と変位を同時測定・保存
- 小型・軽量化で使いやすさを追求し、引張試験の作業効率を大幅にアップ
- 電源コード不要
測定部
試験の手順
| 型式 | AT-10D2 | |
| 最大荷重 | 100kN | |
| 最大変位量 | 15mm | |
| 対象アンカー | M6～M24、W1/4～W1 (ボルト突出長：ボルト径と同長以上～120mm以下) 異形鉄筋D10～D16(別売D筋チャック使用時) |
|
| 傾斜補正範囲 | ±5度 | |
| 荷重・変位精度 | 非直線性：±2％ F.S.±1digit | |
| 本体質量 | 6.1kg | |
| 測定部 | 測定範囲 | 荷重：0～100kN / 変位：0～15mm |
| 最小表示値 | 荷重：0.1kN / 変位：0.05mm | |
| 保護構造 | 防まつ型(IP54相当) | |
| 表示部 | ドットマトリクス 128×64ドット バックライト付き | |
| データ蓄積 | グラフデータ：99データ(荷重-変位曲線データ)、 ポイントデータ：9,999データ (試験日時・最大荷重値・最大荷重時の変位値) |
|
| 外部出力 | RS-232C | |
| 電源 | 単三乾電池×4本 | |
| 連続使用時間 | アルカリ乾電池使用時：約30時間(バックライト無点灯時) | |
| その他 | 最大値ホールド、設定値によるブザー音、オートパワーオフ | |
| 機構部 | 負荷方式 | リニア・スライド・ロード機構内蔵ねじ締め式 |
| 荷重方式 | 歪ゲージ式ロードセル | |
| 荷重センサ定格 | 100kN | |
| 変位センサ | ポテンショメータ式 | |
| 変位センサ定格 | 15mm | |
| センターシャフト | M20並目ボルト：全長260mm | |
| 試験機設置必要幅 | 118mm | |
| 付属品 | 締付け工具一式、センターシャフト、調整ナット、 カップリング(M6～M24、W1/4～W1の16種類)専用ボルト付き、 収納ケース(寸法420×255×325mm)、 テクノテスターGraph・テクノテスターReport(CD)、 テクノテスターPCケーブル(パソコン接続用ケーブル)、 USBシリアル変換ケーブル |
|
