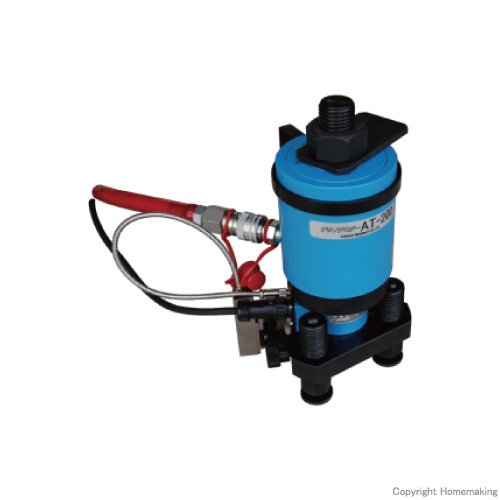

テクノテスター アンカー非破壊引張試験機::AT-200
[画像クリックで拡大表示]
あと施工アンカー工事の引張試験にも幅広くご使用いただけます
あと施工アンカー工事の引張試験にも幅広くご使用いただけます
- 耐震現場における要求性能を基に設計し、現場において
性能を最大限に発揮！ - デジタル表示で荷重と変位を同時に測定・保存
- 大口径のセンターホール
AT-200：直径34.5mm 異形鉄筋D25まで可能 - 両端ワンタッチカプラー付きで簡単に接続可能(油圧ホース/3m)
- アルミシリンダーの採用で、本体重量11kgに軽減
試験方法
試験の手順
| 型式 | AT-200 | |
| 最大荷重 | 200kN | |
| 最大変位量 | 15mm | |
| 対象アンカー | M16～M24、W5/8～W1 異形鉄筋D10～D25(別売D筋チャック使用時) |
|
| 傾斜補正範囲 | ±5度 | |
| 荷重・変位精度 | 非直線性：±1.5％ F.S.±1digit | |
| 質量 | 本体 | 11.0kg |
| 測定部 | 1.0kg | |
| 油圧ポンプ部 | 3.9kg | |
| 測定部 | 測定範囲 | 荷重：0～200kN / 変位：0～15mm |
| 最小表示値 | 荷重：0.1kN / 変位：0.01mm | |
| 保護構造 | 防まつ型(IP54相当) | |
| 表示部 | ドットマトリクス 128×64ドット バックライト付き | |
| データ蓄積 | グラフデータ：99データ(荷重-変位曲線データ)、 ポイントデータ：9,999データ (試験日時・最大荷重値・最大荷重時の変位値) |
|
| 外部出力 | RS-232C | |
| 電源 | 単三乾電池×4本 | |
| 連続使用時間 | アルカリ乾電池使用時：約30時間(バックライト無点灯時) | |
| その他 | 最大値ホールド、設定値によるブザー音、オートパワーオフ | |
| 機構部 | 負荷方式 | 油圧式(油圧シリンダ＋手動式油圧ポンプ) |
| シリンダストローク | 20mm | |
| 作動油 | ISO VG32 | |
| 荷重センサ | 歪ゲージ式ロードセル | |
| 荷重センサ定格 | 200kN | |
| センターシャフト | M33並目ボルト(先端部M24並目おねじ)：全長290mm | |
| 変位計 | 変位センサ | ポテンショメータ式 |
| 変位センサ定格 | 15mm | |
| 試験機設置必要幅 | 123mm | |
| 付属品 | 油圧ポンプ(測定部取付けステー付き)、油圧ホース(3m)、 接続ケーブル(3m)、変位計、変位計ダミープラグ、変位計取付けステー、 カップリング(M16～M24、W5/8～W1の8種類)専用ボルト付き、 センターシャフト、調整ナット、ワッシャープレート、モーターレンチ、 作動油(補充用：0.5L)、テクノテスターGraph・テクノテスターReport(CD)、 テクノテスターPCケーブル(パソコン接続用ケーブル)、 USBシリアル変換ケーブル |
|
