TR-700用圧縮ダイス T型圧縮: 他:T-154

ダイア

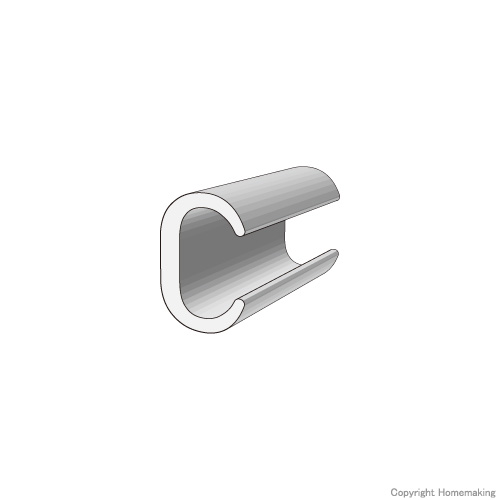

TR-700用圧縮ダイス T型圧縮

[画像クリックで拡大表示]

圧縮工具TR-700用 T型圧縮ダイス

  • 圧縮能力:T154~T-700

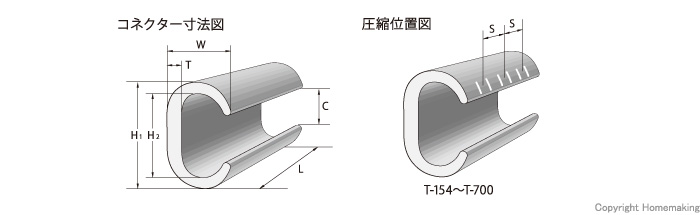

寸法図

TR-700用圧縮ダイス T型圧縮

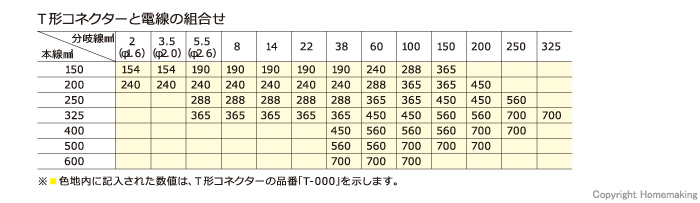

T型コネクターと電線の組合せ

T-700用圧縮ダイス T型圧縮

T型コネクター寸法

品番 各部の寸法(mm) 圧縮回数 圧縮位置S 適用電線合計
断面積(mm2)
H1 H2 W L T C
T-154 34.0 25.7 24.4 28 6.0 17.0 3 8.5 123~154
T-190 37.0 28.5 25.4 35 6.0 17.4 3 10.5 155~190
T-240 40.0 30.2 28.5 40 7.0 19.0 3 13.0 191~240
T-288 44.5 34.7 31.1 45 7.0 22.3 3 14.5 241~288
T-365 47.5 37.7 34.0 50 7.0 24.8 3 16.0 289~365
T-450 57.5 42.5 41.0 60 10.0 28.0 3 18.5 366~450
T-560 62.0 46.0 45.0 65 11.0 31.0 3 20.0 451~560
T-700 68.0 51.0 49.5 70 12.0 34.0 3 21.0 561~700

商品に関するお問い合わせはこちら
株式会社ダイア
 ※ダイアのホームページに移動します。
商品ID 商品名・品番 価格 掛率 数量 カートへ
171879 ダイア
TR-700用圧縮ダイス T型圧縮 T-154
定価: 34,200円
特価:27,360円
税込:29,548円
80.0掛
171880 ダイア
TR-700用圧縮ダイス T型圧縮 T-190
定価: 34,200円
特価:27,360円
税込:29,548円
80.0掛
171881 ダイア
TR-700用圧縮ダイス T型圧縮 T-240
定価: 34,200円
特価:27,360円
税込:29,548円
80.0掛
171882 ダイア
TR-700用圧縮ダイス T型圧縮 T-288
定価: 34,200円
特価:27,360円
税込:29,548円
80.0掛
171883 ダイア
TR-700用圧縮ダイス T型圧縮 T-365
定価: 34,200円
特価:27,360円
税込:29,548円
80.0掛
171884 ダイア
TR-700用圧縮ダイス T型圧縮 T-450
定価: 34,200円
特価:27,360円
税込:29,548円
80.0掛
171885 ダイア
TR-700用圧縮ダイス T型圧縮 T-560
定価: 34,200円
特価:27,360円
税込:29,548円
80.0掛
171886 ダイア
TR-700用圧縮ダイス T型圧縮 T-700
定価: 34,200円
特価:27,360円
税込:29,548円
80.0掛
※通常在庫品でも、ご注文のタイミングや注文個数によりお届け日が変わる場合があります。
アイコン表記について>>
当サイトはプロ用の道具・工具・資材を店舗を通さず、卸値又はそれに順ずる価格でお届けする、
プロのためのサイトです。
※お買い上げ合計金額が税別2万円以上であれば何個口でも送料無料!(但し一部商品、沖縄県、一部地域を除く)

お電話でのご注文は...
フリーダイヤル:0120-921-841、携帯電話から:0172-43-1551(受付:平日9:00~17:30 日祝は休み)

関連商品

圧縮工具 分離油圧式(本体のみ・ケース付) TR-700
定価: 230,000
特価: 149,500
掛率: 65.0
