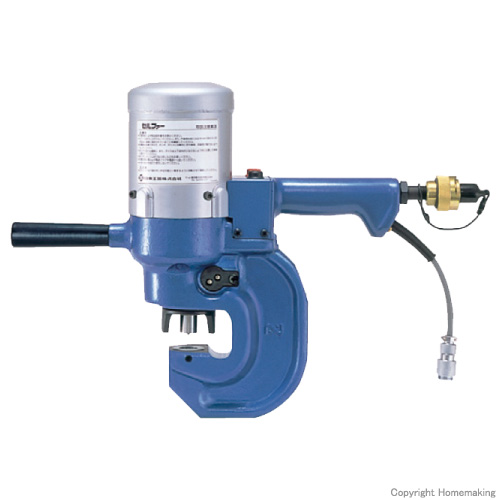

油圧パンチャ セルファー 軽量型(丸穴専用) ホース別売: 他:HA05-1018
油圧の力で穴あけ時間を短縮!丸穴専用!
- 各種鋼材への穴あけを現場で加工
- ホースの接続や取扱いが簡単な単動式油圧パンチャー
- 復元力の強いウレタンスプリングを採用
- ポンチ・ダイスのクリアランス最小化し、打ち抜き音を低減
- 穴あけ能力SS400:最大板厚10mm/最大穴径φ18mm
製品仕様
品番 | HA05-1018 |
最大加工奥行 | 50mm |
穴あけ能力※1 | 最大板厚(SS400):10mm 最大穴径(SS400):φ18mm |
穴あけ時間※2 | ポンプSC-10(200V):5.0秒 ポンプSC-05(100V):7.0秒 |
最高使用圧力 | 68.65MPa(700kgf/cm2) |
最大出力 | 216kN(22tf) |
ラムストローク | 17.5mm |
本体寸法 | 高さ360×長さ514mm |
本体質量 | 16kg |
標準付属品 | Dポンチφ14、Dポンチφ18(本体装着)、Mダイスφ14、Mダイスφ18(本体装着)、 六角棒スパナ4mm、スパナ、サブハンドルAss’y ※ホースキットAss'y5mは別売です。 |
※1:穴径と板厚には次のような制限があります。これを超えて使用しないでください。
SS400:最大板厚=0.8×穴径
※2:穴あけ時間:50Hzの電源条件下で、各機器の最大穴あけ能力(最大穴径×最大板厚)でSS400材を加工した場合に要する時間。なお、穴あけ時間は使用時のポンプの油温により異なります。
