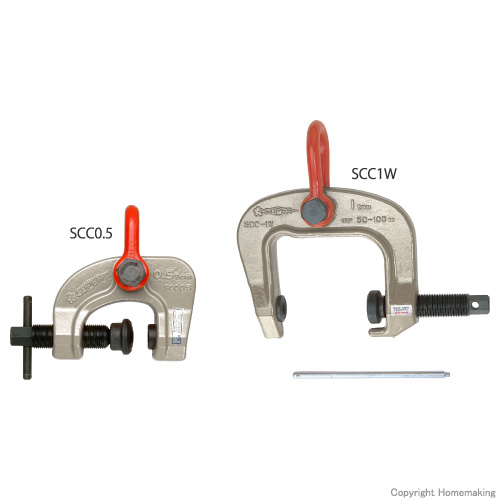

スクリューカムクランプ(万能型) ワイド型 0.3t: 他:SCC0.3W
[画像クリックで拡大表示]
特に形状の複雑な鋼材（球面板・曲板等）吊りに威力発揮のシンプルな万能型吊クランプ
- 吊上げ、吊下げ、反転、引っ張り等全方向式クランプ
- スクリューカム(球面自在式)の締め付け機構で無負荷状態でもクランプは確実なグリップを保持し負荷中の耐振性も抜群
- 吊上げ荷重に比例してグリップ力がより強固に増加する機構
- 本体は特殊合金鋼の一体形の型鍛造で、最適な熱処理加工により強靭かつ抜群の耐久性
- カムは特殊合金鋼で高周波焼入れにより、耐久性は抜群

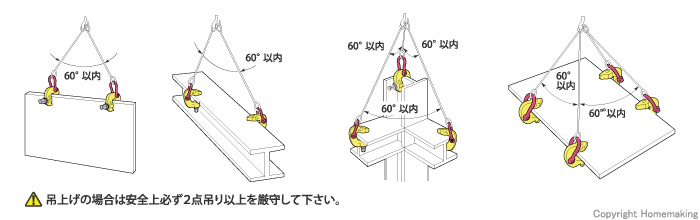

使用例
| 品番 | 基本使用荷重 | クランプ範囲 | 質量 |
| SCC0.3W | 0.3t | 50～100mm | 1.3kg |
| SCC0.5 | 0.5t | 0～28mm | 0.8kg |
| SCC1 | 1t | 0～30mm | 3.2kg |
| SCC1W | 1t | 50～100mm | 6.0kg |
| SCC1.5 | 1.5t | 0～32mm | 4.0kg |
| SCC3 | 3t | 0～50mm | 6.0kg |
| SCC3W | 3t | 25～75mm | 7.8kg |
| SCC6 | 6t | 0～75mm | 18.0kg |

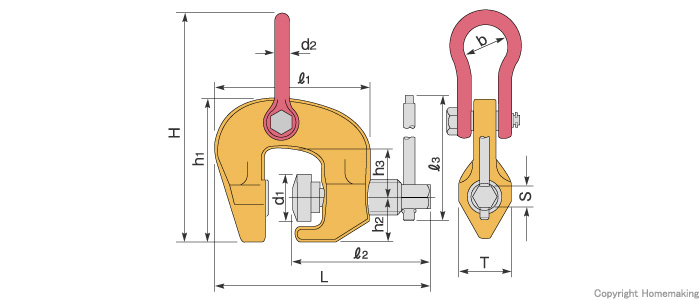

寸法図 単位：mm
| 品番 | L(MIN.) | l1 | l2 | l3 | H | h1 | h2 | h3 | d1 | d2 | b | T | S |
| SCC0.3W | 196 | 176 | 116 | 75 | 155 | 91 | 16 | 35 | 26 | 10 | 17 | 32 | 14 |
| SCC0.5 | 123 | 104 | 89 | 60 | 113 | 76 | 16 | 26.5 | 26 | 10 | 17 | 30 | 14 |
| SCC1 | 175 | 148 | 126 | 190 | 204 | 128 | 38 | 45 | 42 | 12 | 38 | 46 | 21 |
| SCC1W | 258 | 225 | 153 | 190 | 273 | 190 | 38 | 88 | 42 | 16 | 45 | 46 | 21 |
| SCC1.5 | 187 | 154 | 135 | 190 | 229 | 143 | 39 | 52 | 42 | 16 | 45 | 46 | 21 |
| SCC3 | 224 | 190 | 165 | 240 | 265 | 165 | 45 | 60 | 49 | 19 | 50 | 54 | 21 |
| SCC3W | 250 | 215 | 165 | 240 | 291 | 191 | 45 | 76 | 49 | 19 | 50 | 54 | 21 |
| SCC6 | 291 | 255 | 215 | 240 | 365 | 214 | 54 | 76 | 63 | 31.5 | 80 | 69 | 21 |
