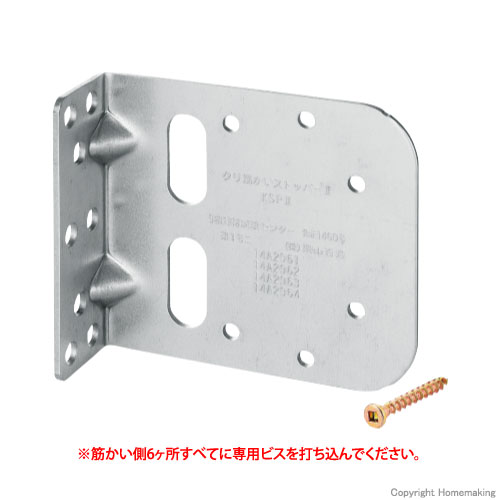

クリ筋かいストッパーIII 1箱(50個入)::KSPIII
[画像クリックで拡大表示]
2面止めの筋かい金物！外・内使い、床合板有・無OK!!
- クリ筋かいストッパーIIIは、木造軸組工法において壁倍率２倍の筋かい(45×90以上)を柱と筋かいの2面で接合する金物です。
- ホールダウン金物と緊結するアンカーボルトや引き寄せボルト等に干渉しにくく、左右どちらでも使え、内使いも可能です。又、床合板(30mm)が入っても使用可能です。
- コーナー部分が【やわらかカーブ】になっていますので、容易かつ安心して取り扱いが出来ます。
- 告示第1460号第一号(ニ)
取付図
使用方法
外使い(45×90筋かい使用時)
1.寸法カットされた筋かいをセットし、横架材又は床合板上面から高さ約160mmの位置にクリ筋かいストッパーⅢを合わせます。2.柱側8ヶ所に専用ビスクリ平頭ビス（5×45）を打ち込み固定してください。
3.筋かい側6ヶ所に専用ビスクリ平頭ビス（5×45）を打ち込み固定してください。（取付図参照）
内使い(45×90筋かい使用時)
1.横架材又は床合板上面から高さ約160mmの位置にクリ筋かいストッパーⅢをセットし、柱側8ヶ所に専用ビスクリ平頭ビス（5×45）を打ち込み固定してください。2.次に寸法カットされた筋かいをセットし、筋かい側6ヶ所に専用ビスクリ平頭ビス（5×45）を打ち込み固定してください。（取付図参照）
※すべてのビス穴に専用ビスを打ち込んでください。
※筋かいサイズ別取付位置は上記の「筋かいのサイズ別取付位置」による。

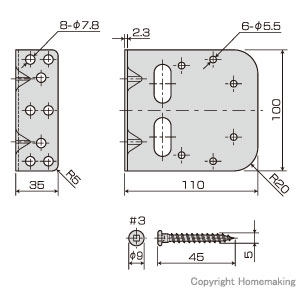

寸法図
 |
使用接合具
|
| 商品名 | クリ筋かいストッパーIII KSPIII |
| 試験機関 | （一財）建材試験センター／品質性能試験（14A2962・14A2961・14A2964・14A2963） |
| 材質 | JIS G 3302 溶融亜鉛めっき鋼板及び鋼帯SGHC相当 |
| 表面処理 | JIS G 3302 溶融 Z27 |
| 付属部品 | 専用ビス／四角穴付クリ平頭ビス(5×45)…14本(筋かい用6本・柱用8本) |
| 入数 | 50個／ケース(専用ビス：70本入×10袋) |
商品に関するお問い合わせはこちら
株式会社 栗山百造 <本社>0256-32-0371
|
