クリビスプレートII(壁合板9mm対応) 1箱(100個入)::KBPLII G9
[画像クリックで拡大表示]
構造用合板（9mm）の上から柱と横架材を接合できる金物
- クリビスプレートIIは、構造用合板(9mm)の上から柱と横架材を接合する金物です。
- コーナー部分が【やわらかカーブ】になっていますので、容易かつ安心して取り扱いが出来ます。
- 告示第1460号第二号(は)

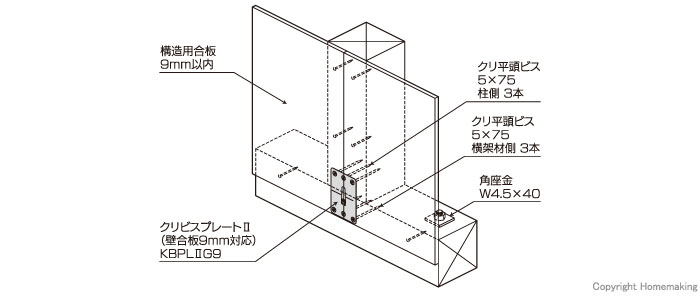

取付図
使用接合具
| 専用ビス(四角穴付クリ平頭ビス) | |
| 柱側 | 5×75・・・3本 |
| 横架材側 | 5×75・・・3本 |
引張力を土台に定着させる座金の仕様
| 柱脚接合部の 短期許容引張耐力 |
座金の仕様 |
| 6.4kN以下 | 角座金W4.5×40 |
| 丸座金W4.5×φ45 | |
| クリSW付角座金KW4.5×40 | |
| クリSW付丸座金KW4.5×φ45 | |
| クリカッターKC | |
| 7.2kN以下 | クリカッターII KCII |
| 14.4kN以下 | 角座金W6.0×60 |
| 丸座金RW6.0×68 |

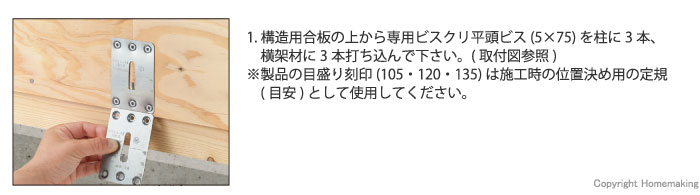

使用方法

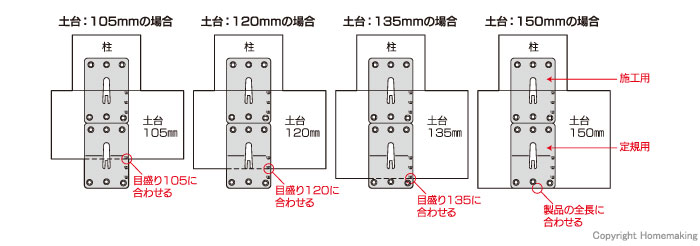

目盛り刻印の使用方法

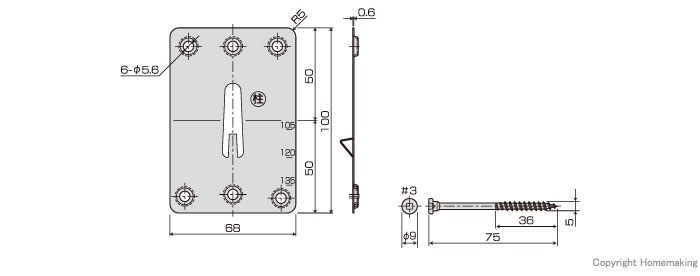

寸法図
| 商品名 | クリビスプレートII（壁合板9mm対応） KBPLII G9 |
| 試験機関 | ハウスプラス確認検査（株）／品質性能試験（HP13-KT097） |
| 材質 | 引張強さ400N/mm2以上の鋼板 |
| 表面処理 | JIS H 8610 Ep-Fe/Zn 8/CM2同等以上の防錆処理 |
| 付属部品 | 専用ビス／四角穴付クリ平頭ビス(5×75)…6本 (柱用3本・横架材用3本) |
| 入数 | 100個／ケース(専用ビス：30本入×20袋) |
