配管サポート　本体: 他:

'

※画像は配管サポート本体のみです

より早く、より正確に！塩ビ管施工作業に最適！！(下水道用塩ビ管・リブ管埋設用) 管口の上下左右の調整ができる 固定後、管口が動かない まくら、土のう、バンドが不要 胴締めがしっかりできる 管の反り直しがカンタンにできる

商品構成

挟着ホルダー
150φ	200φ	250φ	300φ

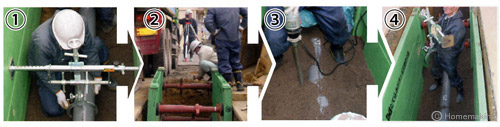

施工手順

• 配管サポートを土留壁に取り付け、左右・上下の調整ハンドルを使用し、正確な位置に固定します
• 挟着ホルダーに管を取り付け、測量器で上下左右の寸法位置を確認します
  (左右寸法は、左右調整ハンドルを廻し、上下寸法は縦ハンドルを廻し、位置決めを行います)
• 砂をパイプの天端近くまで埋め戻し、埋め戻した砂を均一にならし、バイブレーター等でしっかりと締め固めます
  測量器でパイプの位置を確認した後、パイプ天端以上まで埋め戻しします
• 管を固定していた挟着ホルダー用ハンドルを廻し、全開にします
  巾調整ネジストッパーを解除し、引出し用ハンドルを廻し、張をゆるめます
  管と配管サポートの固定を解除し、配管サポートを引き上げます

工法例

※地域により、多少工法に違いがある場合がございます

商品名 セット巾 左右移動 距離 縦移動 距離 適用塩ビパイプ呼径 重量 配管サポート ※1550～1,250mm 235mm 200mm ※2150・200・250・300φ 12kg (※1)延長アダプター装着時：1,550～2,250mm (※2)リブ管：150φ・200φ

'
