圧着工具(オープンバレル型コンタクト用)::P-706
'
小型コンタクトピンのカシメに適しています。(ダイス部は段付で薄く仕上げています。)
|

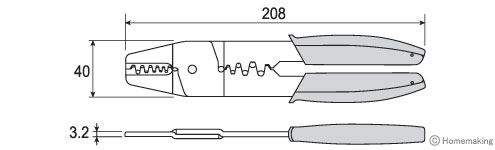

寸法図 単位:mm
品番 | 適応電線サイズ | 重量 |
P-706 | AWG#28~#14 | 200g |

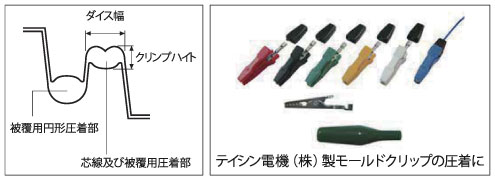

- | 呼び | ダイス幅 | クリンプ ハイト |
適応芯線サイズ(参考) | 適応被覆外径(参考) mmφ |
|
AWG | mm2 | |||||

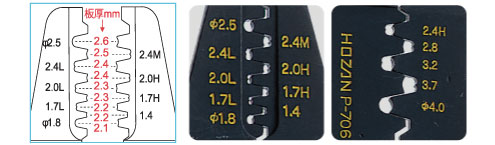

芯線用 | 1.4 | 1.4mm | 0.7mm | 28~24 | 0.08~0.2 | 0.7~1.2 |
1.7L | 1.7mm | 28~22 | 0.08~0.3 | 0.9~1.5 | ||
1.7H | 1.1mm | 24~18 | 0.2~0.8 | 0.9~1.5 | ||
2.0L | 2.0mm | 0.9mm | 28~18 | 0.08~0.8 | 1.1~1.8 | |
2.0H | 1.3mm | 24~18 | 0.2~0.8 | 1.1~1.8 | ||
2.4L | 2.4mm | 1.2mm | 20~16 | 0.5~1.25 | 1.3~2.2 | |
2.4M | 1.5mm | 16~14 | 1.25~2.0 | 1.3~2.2 |
- | 呼び | ダイス幅 | クリンプハイト | 適応被覆外径(参考)mmφ |
被覆用 | 2.4H | 2.4 | 2.4 | 1.3~2.2 |
2.8 | 2.8 | 2.8 | 1.6~2.6 | |
3.2 | 3.2 | 3.2 | 1.8~3.0 | |
3.7 | 3.7 | 3.7 | 2.1~3.5 | |
被覆用 (円形圧着用) |
φ1.8 | 1.8 | 1.4 | 1.2~1.8 |
φ2.5 | 2.5 | 2.1 | 1.8~2.5 | |
φ4.0 | 4.0 | 3.5 | 2.3~3.8 |
'
