チェーンブロックCX形 250kg×2.5m: 他:CX003
[画像クリックで拡大表示]
吊る、揚げる、下げる、とにかく小さいチェーンブロック！
- 手引き力が小さく作業がスムーズ
- フックのふところが広く、用途の幅がいっそう広がる
- 一体形アルミボディで軽量
- 持ちやすく、携帯性も抜群
- 定格荷重：250kg、500kg、1000kg
- 標準揚程：2.5m
- 使用温度範囲：-40℃～+60℃

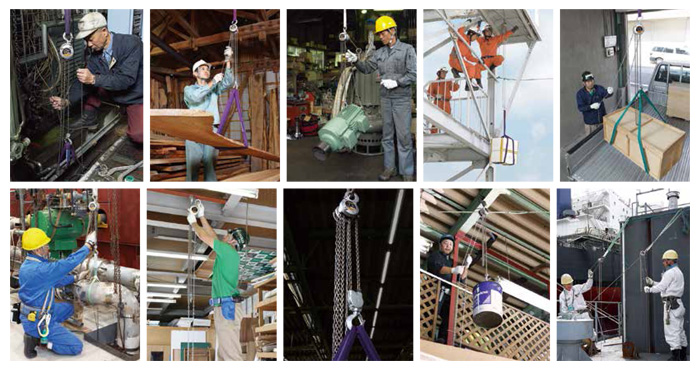

使用例

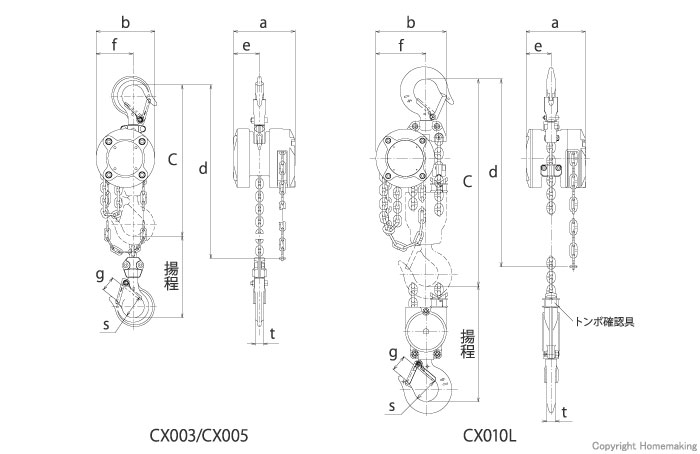

寸法図
| 品番 | a | b | C ※1 | d ※2 | e | f | g | s | t |
| CX003 | 88mm | 84mm | 217mm | 2100mm | 37mm | 53mm | 21mm | 32mm | 11mm |
| CX005 | 103mm | 102mm | 260mm | 2600mm | 44mm | 66mm | 24.5mm | 35.5mm | 12mm |
| CX010L | 103mm | 122mm | 360mm(340mm※3) | 2610mm | 44mm | 87mm | 29mm | 42.5mm | 15mm |
※1 フック間最小距離
※2 ウエフックからハンドチェーン下面まで
※3 ( )内は「トンボ確認具」を除いた際の数値です。
製品仕様
| 品番 | CX003 | CX005 | CX010L |
| 定格荷重 | 250kg(0.25t) | 500kg(0.5t) | 1000kg(1t) |
| 標準揚程 | 2.5m | ||
| ハンドチェーン標準長さ二つ折り | 2m | 2.5m | 2.5m |
| 巻上平均手動力 ※ | 147N(15kgf) | 187N(19kgf) | 193N(19.7kgf) |
| 荷を1m巻上げに要するハンドチェーンの牽引長さ | 33.8m | 42.8m | 85.6m |
| ロードチェーン線径×掛数 | 3.2mm×1 | 4.3mm×1 | 4.3mm×2 |
| 作動荷重 | 313kg | 625kg | 1,250kg |
| 質量 | 2.4kg | 4.5kg | 7.3kg |
| 揚程増し増加質量 | 0.4kg/m | 0.9kg/m | 1.8kg/m |
※定格荷重の巻上時に平均して手にかかる力(手引き力)を示します。

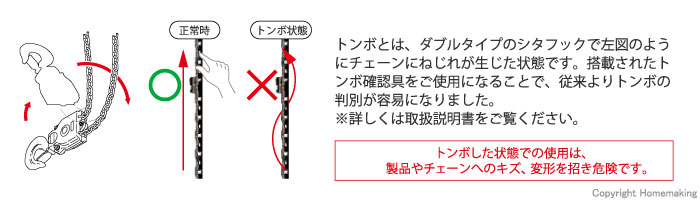

CX010Lには「トンボ確認具」が搭載されています
使用環境条件
| 使用温度範囲 | －40℃～＋60℃ |
| 使用湿度範囲 | 100％RH以下でお使いください。 水中での使用はできません。 |
| 使用部材 | スパークレス等の特殊材は使用しておりません。 環境負荷物質に対し、RoHS指令に定められた6物質は本製品では含有していません。 アスベスト材は使用しておりません。 |
