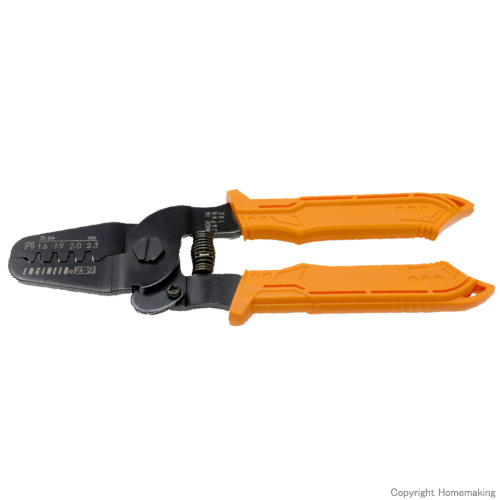

精密圧着ペンチ::PA-20
[画像クリックで拡大表示]
特徴
- 低コストで軽量。
- 圧着時クリンプハイトを調節できる。
- 芯線バレルと被覆線バレルを個別に圧着するため対応する端子が多い。
- 圧着時の視認性が高く、失敗が少ない。
- AWG#28～#18のワイヤーに対応します。

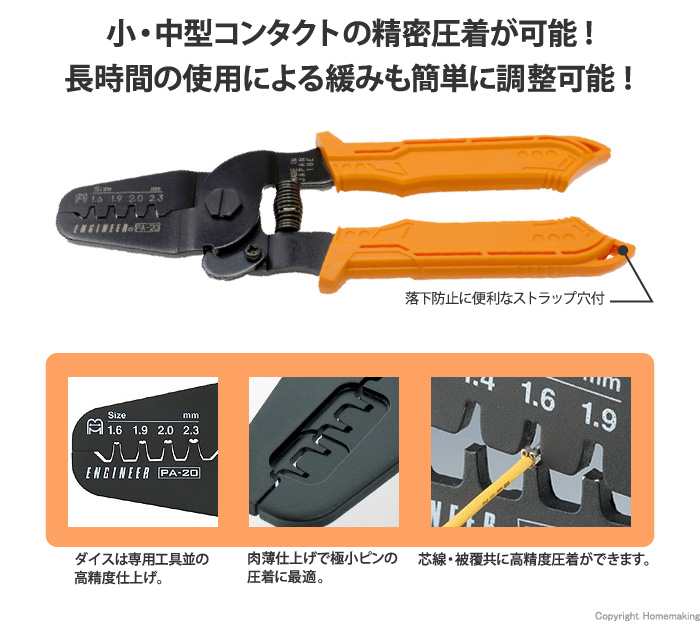

- ダイスは肉薄仕様で極小ピンの圧着に最適です。
- セットピンにより長時間の使用による緩みも簡単に調整可能。
- 重量137g。
主な対応端子(一例)
| 日圧 VHシリーズ | 日圧 NHシリーズ | 日圧 PHシリーズ |
|
|
|
| 日圧 ELシリーズ | Molex3191シリーズ | AMPメイテンロック |
|
|
|
製品仕様

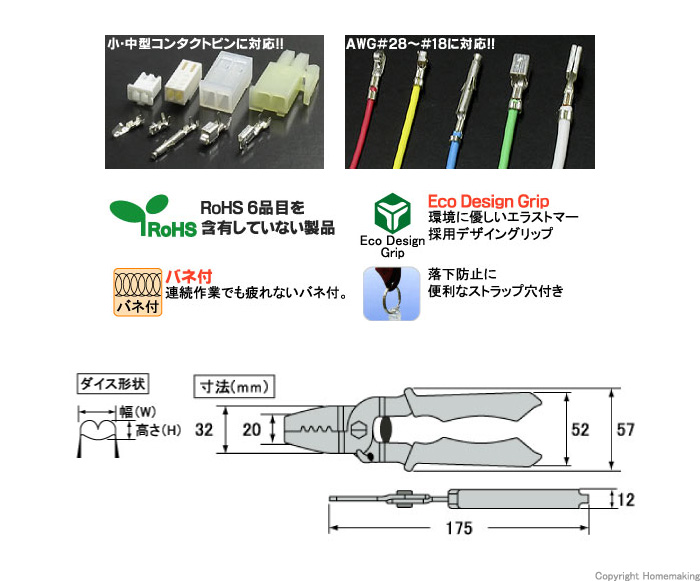

| 品番 | ダイス | 対応電線(参考) | ||||
| 幅 | 高 | 厚 | mmφ | mm2 | AWG(芯線) | |
| PA-20 | 1.6mm | 0.7mm | 2.5t | 0.32～0.64 | 0.08～0.33 | #28～#22 |
| 1.9mm | 0.8mm | 0.51～0.81 | 0.2～0.52 | #24～#20 | ||
| 2.0mm | 0.9mm | 0.64～1.02 | 0.33～0.82 | #22～#18 | ||
| 2.3mm | 1.0mm | 0.81～1.02 | 0.52～0.82 | #20～#18 | ||
※上記は芯線を圧着する際のダイス選定の目安です。
※ご使用になる端子の形状、また電線のサイズや種類、端子と電線の組合せによっては対応出来ない場合があります。最適なAWGサイズは各端子のメーカー仕様に従って下さい。
■圧着精度に関して
本製品は汎用タイプでラチェット機構もありませんので圧着精度(圧着強度)は個人の握力や加圧量などによって差があります。また使用端子や電線種類によっても圧着精度に差があります。
本製品をご使用になる場合は、必ず事前に圧着テストを行い適した圧着精度(圧着強度)を確認の上、本圧着を行って下さい。
商品に関するお問い合わせはこちら
株式会社エンジニア 06-6974-0100
受付時間 9:00～17:15 (土日祝日、休日を除く) |
