ステンレス　AKブロックPB型(ベアリング入)　50mm: 他:AK1680

本体内側にシーブが入り込んでいて、ロープが挟まりにくい設計になっています。 スイベル接続部に使用しているボルトは、浅野金属工業の従来ブロックに比べて1サイズ太いボルトを使用し、強度にも配慮しています。

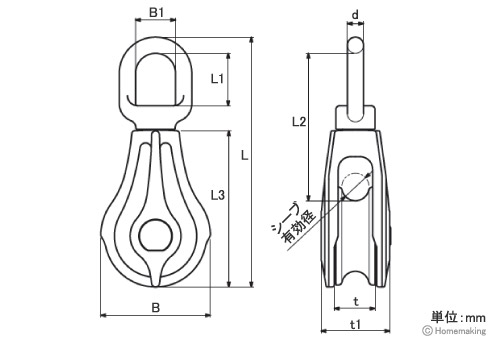

No.	d	L	L1	L2	L3	B	B1	t	t1
AK1680	8	128	26	75	80	56	20	20	35
AK1681	12.5	185	38	104	119	81	25	24	44
AK1682	13	232	45	128	155	106	31	28	50

No.	サイズ	シーブ 有効径	ベアリング 呼び番号	重量	使用 荷重
AK1680	50mm	14mm	6000	0.5kg	400kg
AK1681	75mm	16mm	6002	1.2kg	600kg
AK1682	100mm	22mm	6203	2.4kg	1000kg

※材質：SCS14(SUS316相当)　スイベルピン、シーブピン、ナット＝SUS304
※シーブ有効径は使用可能なロープの最大径です。
※使用荷重はベアリングの使用荷重に準じています。
※ベアリングは鉄製(ゴムシール付)を2枚使用しています。
