パネルつり用クランプ　EWPN型三角天秤セット::

'

ワイドパネルつり上げ運搬に最適！ セット内容 クランプ型式 天秤(クランプ取り付け用 スリング付き) EWPN-150 (15～35)／2台 SCBM-D-0.5 (0.5m)／1台

• ワンタッチ操作機構
  スプリング式ロック装置付きで、取りつけ操作は簡単です
• 遠隔操作用開放ロープ付き
  クランプの開放は遠隔操作用開放ロープを引っ張るだけでOK
• パネルの破損防止
  パネルの両面をゴム付きパッドでクランプします
• 安全性の向上
  受け側パッドはスパイク(高さ0.5mm)でパネルをガッチリクランプします
  (パネルの裏側には傷が付きます。スパイクは取り外しできます。)
• クレーンフックに直掛けできます
  (クレーンフックのサイズによっては、取り付け用スリングが必要となる場合があります


※フック付ベルトスリングは別売です	■用途 軽量パネルのつり上げ・運搬・反転・施工
	■適用部材 サイディングボード(クランプする部分が空洞でないもの)・外壁用化粧パネル・断熱外壁材・木質系パネル・コンクリートパネル・ALC・木材

EWPN(開口固定式・軽量型)

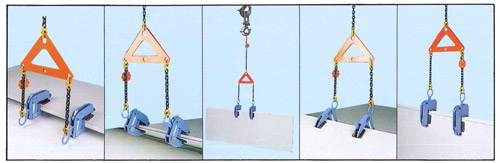

(使用例)

クランプの操作方法
1)開口部の開放 つり環をクランプ本体内に押し込む

2)パネルへの取り付け クランプをパネルに差し込む つり環を本体内に押し込み、その状態でロック装置用トリガーを指で押す ロックスプリングの力で開口部が閉じる

3)パネル施工後のクランプの開放 パネルが確実に固定されたことを確認後、クレーンを少し巻き下げ、スリングをたるませて、遠隔操作用開放ロープを垂直に引っ張る または、つり環を押し込む

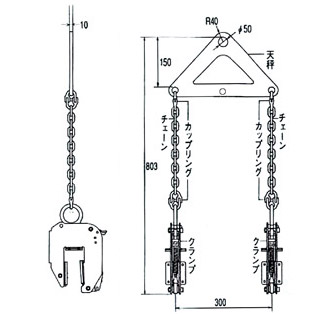

仕様寸法図

(単位：mm)

型式	有効板厚	つり点間隔	使用荷重 (最小～最大)	セット質量
EWPN三角天秤セット	15～35mm	300mm	60～300kg	8.9kg

使用上の注意
※1点つり厳禁。必ず天秤を使用して2点つりを行ってください。
※クランプでつかむ部分が空洞になっているパネルには使用しないでくさい。パネルが破損する場合があります。
※トリガーのある方を上にしてクランプを取り付けてください
※つり荷に取り付ける際は、パッドが傾かないようにしてください
※パネル等施工後のクランプ開放時には、クランプに取り付けられているスリングを十分にたるませてから開放してください
※石材、張付パネル等、表面が硬くて滑りやすいパネルには使用できません

'
