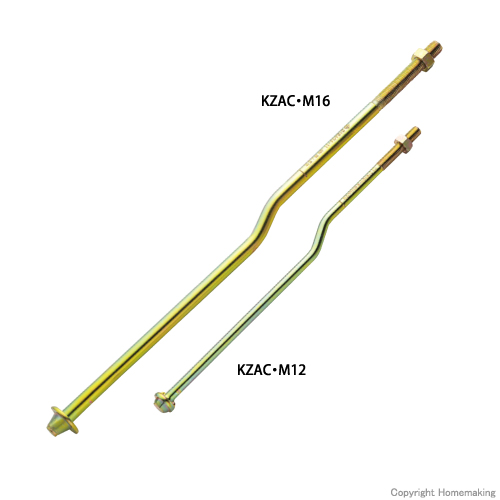

クリクランクアンカーボルト M16×600mm 1箱(10本入): 他:KZAC16-60

コンクリートが収縮しても共回りせず、クランク形状により基礎の上部主筋に干渉しない!
- クリクランクアンカーボルトM12は、基礎と土台等の緊結に使用します。
クリクランクアンカーボルトM16は、土台と基礎の緊結、ホールダウン金物を使用して柱と基礎を緊結する場合に使用します。 - 先端の形状が大判型(笠形楕円形)で埋め込みやすく、ネジ締めの際に基礎コンクリートが収縮しても共回りしません。
- 本体クランク部分に主筋、補強筋を納めることで、基礎の中心にアンカーボルトを立ち上げることが容易にできます。

取付図

寸法図

記号 | L1 | L2 |
KZAC・60 | 600 | 220 |
KZAC・70 | 700 | 320 |
KZAC・80 | 800 | 420 |
KZAC・40 | 400 | 120 |
KZAC・45 | 450 | 170 |
■KZAC・M16(大判型)
商品名 | クリクランクアンカーボルト |
承認 | (財)日本住宅・木材技術センター/同等認定金物(設定番号:![]() |
材質 | JIS B 1051 強度区分4.8を満足する炭素鋼 |
表面処理 | クロメートメッキ(JIS H 8610 2種3級 Ep-Fe/Zn 8/CM2) |
付属部品 | 六角ナットM16・・・1個 |
入数 | 10本/ケース(ナット:10個入×1袋) |
■KZAC・M12(小判型)
商品名 | クリクランクアンカーボルト KZAC・40/45 |
承認 | (財)日本住宅・木材技術センター/同等認定金物(設定番号:![]() |
材質 | JIS B 1051 強度区分4.6を満足する炭素鋼 |
表面処理 | クロメートメッキ(JIS H 8610 2種3級 Ep-Fe/Zn 8/CM2) |
付属部品 | 六角ナットM12・・・1個 |
入数 | 50本/ケース(ナット:50個入×1袋) |
![]()
株式会社 栗山百造 <本社>0256-32-0371
|
