竪吊・横吊兼用クランプ　HV-G型(手動ロック式)　350kg(0～19mm)　1個: 他:HV-G

'

アングル・チャンネル・アイビーム等の構造物の吊上げ・反転作業に最適！ 用途 I形、T形、アングル、チャンネル等の構造物の吊上げ・反転作業に最適 特にフェイス巾の短いものを吊るのに最適です

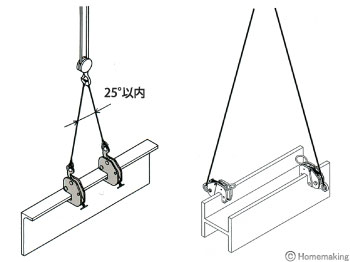

使用例

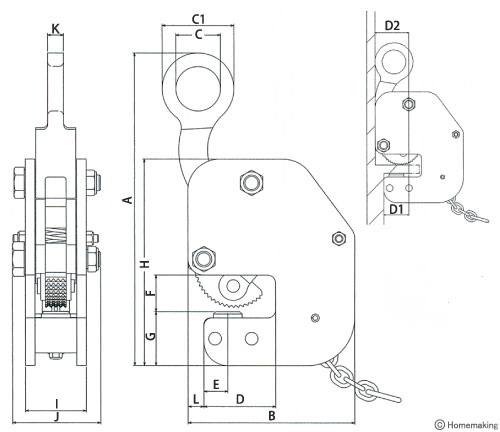

寸法図

品番	基本 使用荷重	クランプ範囲	寸法(mm)
			A (max)	B	C	C1	D	E	F	G
HV-G	350kg	0～19mm	170	85	25	42	36	12	21	27
	1/2TON	0～20mm	201	105	28	45	45	15	23	34
	1TON	0～25mm	245	125	30	56	58	23	30	40
	2TON	0～30mm	288	147	35	65	70	25	34	50
	3TON	0～40mm	345	180	45	80	70	30	45	55

品番	基本 使用荷重	寸法(mm)					自重	D1 (mm)	D2 (mm)
		H	I	J	K	L
HV-G	350kg	107	40	46	8	9	1.5kg	25	34
	1/2TON	130	38	54	10	10	2.0kg	30	40
	1TON	160	52	72	16	12	4.0kg	40	52
	2TON	195	62	87	18	10	7.3kg	55	65
	3TON	220	72	105	20	17	12.0kg	65	82

'
