ステンレス製W型フード付ガラリ FDタイプ ヘアーライン 1個: 他:UK-WEN100BFD-HL
|
バタイフライ式防火ダンパー付
ナチュラルな換気で心地良い空間を
- 自然給排気口用部品です。
- 上下開口型の為、風の吹込みを軽減します。
- 三面コーキングで製品を固定することができ、防水性を高める事ができます。
- コーキングがポケットで隠れる為、外観を損ないません。
- コーキングを切らなくてもベースプレートからフード部分が取り外せます。
|
- 自然換気は、内外の温度差と大気圧の差によって空気の流れが起き、その変化が無ければ無風状態になります。したがって自然換気口は、強制換気口と組み合わせで、給排気効力が発揮できる換気口部品です。
自然換気部品は、耐雨対策として製品全体の開口面積が小さく、ダクト内に侵入した雨水を水止めによって防ぐ工夫が施されております。また、防虫網(SUS304製10、12メッシュの金網)が標準仕様で装着済みです。
|

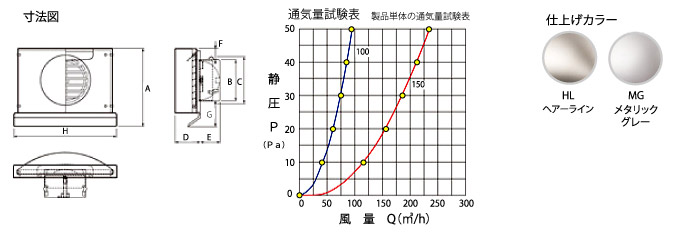

型式 |
水止め高さ |
A |
B |
C |
D |
E |
F |
G |
H |
UK-WEN100BFD |
22 |
183 |
97 |
111 |
60 |
52 |
28 |
56 |
240 |
UK-WEN150BFD |
30 |
242 |
145 |
160 |
85 |
76 |
28 |
69 |
321 |
単位(mm)
部品名 |
材質 |
規格 |
本体・ガラリ |
SUS304 |
t0.5 |
水切板・フード |
ダンパー羽根 |
t1.5 |
温度ヒューズ |
銅製 UK-OFF72 |
t0.3 |
組立ビス |
SUS304 |
+ナベ頭4×5mm |
金網 |
t0.32×10M |
品番 |
カラー |
金網(メッシュ) |
有効換気面積 |
UK-WEN100BFD-HL |
ヘアーライン |
10M |
52.7cm2 |
UK-WEN100BFD-MG |
メタリックグレー |
UK-WEN150BFD-HL |
ヘアーライン |
10M |
109.4cm2 |
UK-WEN150BFD-MG |
メタリックグレー |
