440Cベアリング入　ステンレス重量戸車(溝R車型)　50mm　1個: 他:JCS-0501

'

高級機械用ベアリングを使用しているので、耐久力に優れています！ 440Cベアリング入なので丈夫でサビにくい！ 溝R車は、丸パイプのように角のないレールに対して回転がスムーズで軽くご使用になれます。 用途：門扉、工場、出入口用扉、各種倉庫など

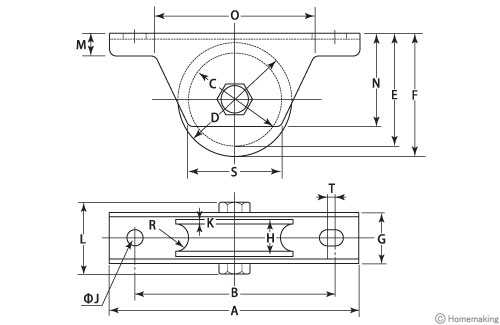

品番	サイズ	寸法(mm)
		A	B	C	D	E	F	G	H	J	K
JCS-0501	50mm	110	88	38	50	48	54	26	18	10	2
JCS-0601	60mm	120	98	48	60	59	65	28	20	10	3
JCS-0751	75mm	150	128	59	75	72	80	33	25	10	3.5
JCS-0901	90mm	180	146	70	90	90	100	38	27	14	2.5
JCS-1001	100mm	220	176	80	100	100	110	42	30	14	2.3

品番	寸法(mm)							枠厚	ベアリング	重量	耐荷重
	L	M	N	O	R(R)	S	T
JCS-0501	41	10	41	70	7	40	5	2.5mm	#SS608ZZ	340g	200kg
JCS-0601	47	11	51	82	7	46	5	3mm	#SS6200ZZ	565g	300kg
JCS-0751	54	12	61	92	9	62	5		#SS6202ZZ	960g	500kg
JCS-0901	60	14	76	114	11	75	6	4mm	#SS6203ZZ	1540g	700kg
JCS-1001	67	16	85	140	13	84	6		#SS6204Zz	2200g	1000kg

材質	枠、芯棒	車
	SUS304	SUS303

■ベアリングサイズ表

戸車品番	ベアリング品番(ステンレス)	主要寸法(mm)
		内径	外径	幅
JCS-0501	#SS608ZZ	8	22	7
JCS-0601	#SS6200ZZ	10	30	9
JCS-0751	#SS6202ZZ	15	35	11
JCS-0901	#SS6203ZZ	17	40	12
JCS-1001	#SS6204ZZ	20	47	14

ボルト寸法


■ボルトサイズ表

品番	車径 サイズ	材質	ボルト サイズ	ワッシャ	寸法(mm)
					A	B	C	D	E	F
JCS-0501 ※	50mm	ステンレス	M8	平ワッシャ	15	5.5	35	8	1.2	6.5
JCS-0601 ※	60mm		M10	スプリング ワッシャ	19.6	7	40	10	2.6	8
JCS-0751	75mm		M12	スプリング ワッシャ	22	8	45	12	3	7
JCS-0901	90mm		M12	スプリング ワッシャ	22	8	50	12	3	7
JCS-1001	100mm		M16	スプリング ワッシャ	28	10	55	16	4	10

※50mm、60mmのみ全ネジです。

別売　車のみ(ボルト・ナット付)

品番	サイズ	寸法(mm)						重量
		a(φ)	b(φ)	c(φ)	e	r(R)	i
JCP-0501	50mm	50	38	8	18	7	21	205g
JCP-0601	60mm	60	48	10	20	7	22	350g
JCP-0751	75mm	75	59	12	25	9	27	645g
JCP-0901	90mm	90	70	12	27	11	30	925g
JCP-1001	100mm	100	80	16	30	13	34	1355g

※C寸法はベアリング押えの内径です。

'
