440Cベアリング入　ステンレス重量戸車(平型)　50mm　1個: 他:JCS-0502

高級機械用ベアリングを使用しているので、耐久力に優れています! 440Cベアリング入なので丈夫でサビにくい! 用途:門扉、工場、出入口用扉、各種倉庫など

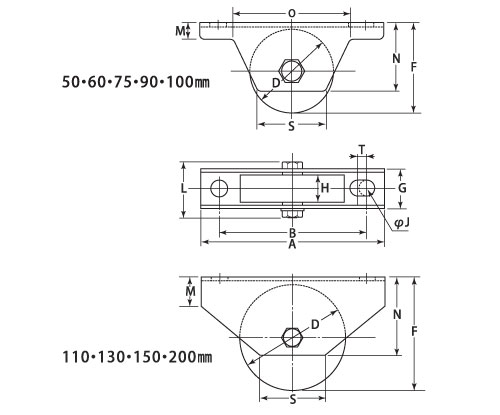

品番	サイズ	寸法(mm)
		A	B	D	F	G	H	J	L	M	N	O	S	T
JCS-0502	50mm	110	88	50	54	26	18	10	41	10	41	70	40	5
JCS-0602	60mm	120	98	60	65	28	20	10	47	11	51	82	46	5
JCS-0752	75mm	150	128	75	80	33	25	10	54	12	61	92	62	5
JCS-0902	90mm	180	146	90	100	38	27	14	60	14	76	114	75	6
JCS-1002	100mm	220	176	100	110	42	30	14	67	16	85	140	84	6
JCS-1102	110mm	180	130	110	120	52	36	14	77	24	90	-	47	6
JCS-1302	130mm	250	185	130	139	56	42	16	81	38	110	-	89	-
JCS-1502	150mm	300	230	150	175	74	52	20	105	57	147	-	120	-
JCS-2002	200mm	300	230	200	215	74	52	20	105	57	147	-	120	-

品番	枠厚	ベアリング	重量	耐荷重(2ヶ当り)
JCS-0502	2.5mm	#SS608ZZ	410g	200kg
JCS-0602	3mm	#SS6200ZZ	645g	300kg
JCS-0752		#SS6202ZZ	1145g	500kg
JCS-0902	4mm	#SS6203ZZ	1885g	700kg
JCS-1002		#SS6204ZZ	2610g	1000kg
JCS-1102			3445g
JCS-1302		#SS6204ZZ(2ヶ)	5820g	1800kg
JCS-1502	6mm	#SS6206ZZ(2ヶ)	10.9kg	2000kg
JCS-2002		#SS6207ZZ(2ヶ)	16.7kg	2300kg

材質	枠、芯棒	車
	SUS304	SUS303

■ベアリングサイズ表

戸車品番	ベアリング品番(ステンレス)	主要寸法(mm)
		内径	外径	幅
JCS-0502	#SS608ZZ	8	22	7
JCS-0602	#SS6200ZZ	10	30	9
JCS-0752	#SS6202ZZ	15	35	11
JCS-0902	#SS6203ZZ	17	40	12
JCS-1002	#SS6204ZZ	20	47	14
JCS-1102
JCS-1302
JCS-1502	#SS6206ZZ	30	62	16
JCS-2002	#SS6207ZZ	35	72	17

ボルト寸法

■ボルトサイズ表

品番	車径 サイズ	材質	ボルト サイズ	ワッシャ	寸法(mm)
					A	B	C	D	E	F
JCS-0502 ※	50mm	ステンレス	M8	平ワッシャ	15	5.5	35	8	1.2	6.5
JCS-0602 ※	60mm		M10	スプリング ワッシャ	19.6	7	40	10	2.6	8
JCS-0752	75mm		M12	スプリング ワッシャ	22	8	45	12	3	7
JCS-0902	90mm		M12	スプリング ワッシャ	22	8	50	12	3	7
JCS-1002	100mm		M16	スプリング ワッシャ	28	10	55	16	4	10
JCS-1102	110mm		M16	スプリング ワッシャ	28	10	65	16	4	10
JCS-1302	130mm		M16	スプリング ワッシャ	28	10	70	16	4	10
JCS-1502	150mm		M18	スプリング ワッシャ	31	12	93	18	4.6	15
JCS-2002	200mm		M18	スプリング ワッシャ	31	12	93	18	4.6	15

※50mm、60mmのみ全ネジです。

別売　車のみ(ボルト・ナット付)

品番	サイズ	寸法(mm)				重量
		a(φ)	c(φ)	e	i
JCP-0502	50mm	50	8	18	21	275g
JCP-0602	60mm	60	10	20	22	435g
JCP-0752	75mm	75	12	25	27	825g
JCP-0902	90mm	90	12	27	30	1265g
JCP-1002	100mm	100	16	30	34	1770g
JCP-1102	110mm	110	16	36	44	2565g
JCP-1302	130mm	130	16	42	48	4265g
JCP-1502	150mm	150	19	52	62	7000g
JCP-2002	200mm	200	19	52	62	126kg

※C寸法はベアリング押えの内径です。
※130mm以上はベアリング2ヶ入です。
