オメガアンカーボルト M16×350mm 1箱(10本入): 他:AA3421

タナカ

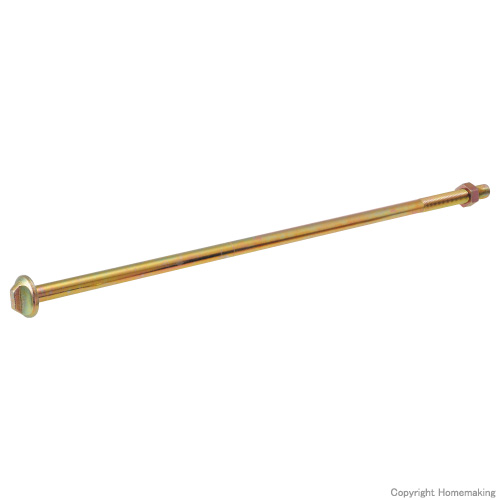

オメガアンカーボルト M16×350mm 1箱(10本入)

[画像クリックで拡大表示]

通常のアンカーボルトに比べ埋め込み長さが短いため施工が容易!

  • 基礎と土台、引き寄せ金物および金物工法用柱脚金物の接合に使用
  • 先端ヘッドが円錐型のため、埋め込み時に向きを気にする必要がありません
  • 引張耐力が37.6kNと高いため、ビスどめホールダウンU35kNの使用に最適
  • FC21コンクリート、基礎幅135mm、埋め込み深さ200mmの場合の短期許容引張耐力は37.6kNになります
オメガアンカーボルト M16

寸法図

オメガアンカーボルト M16

取付参考図

オメガアンカーボルト M16

短期許容耐力

ボルト埋め込み深さ 基礎幅 コンクリート設計基準強度
18N/mm2 21N/mm2 24N/mm2
200mm 120mm 45.7Ta(kN) 49.4Ta(kN) 52.8Ta(kN)
135mm 51.4Ta(kN) 53.3Ta(kN) 53.3Ta(kN)
150mm 53.3Ta(kN) 53.3Ta(kN) 53.3Ta(kN)

仕様

商品コード サイズ 梱包(1ケース) 付属金物 重量
AA3421 M16×350mm 10本 六角ナットM16
(10個)
5.4kg
AA3422 M16×550mm 8.0kg
AA3423 M16×800mm 11.4kg

材質 JIS B1180およびJIS B1051 強度区分4.6を満足する炭素鋼
表面処理 JIS H 8610およびJIS H 8625 Ep-Fe/Zn8/CM2 C

商品に関するお問い合わせはこちら
株式会社タナカ
 ※タナカのホームページに移動します。
株式会社タナカ 0120-558-313

受付時間 平日 9:00~17:00
商品ID 商品名・品番 価格 掛率 数量 カートへ
108685 タナカ
オメガアンカーボルト M16×350mm 1箱(10本入) AA3421
定価: 7,100円
特価:4,720円
税込:5,192円
66.5掛
108699 タナカ
オメガアンカーボルト M16×550mm 1箱(10本入) AA3422
定価: 8,400円
特価:4,430円
税込:4,873円
52.8掛
108700 タナカ
オメガアンカーボルト M16×800mm 1箱(10本入) AA3423
定価: 9,900円
特価:5,390円
税込:5,929円
54.5掛
※通常在庫品でも、ご注文のタイミングや注文個数によりお届け日が変わる場合があります。
