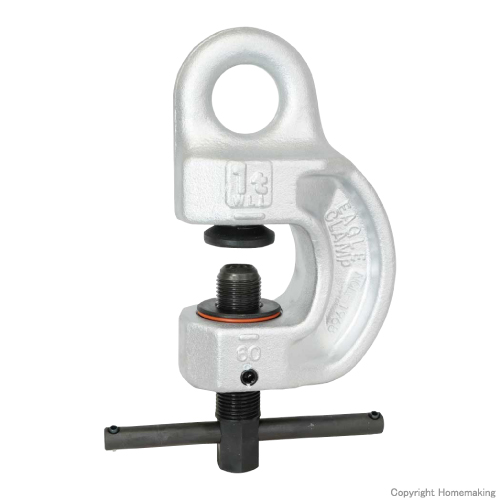

ねじ式全方向クランプ SBN型 100～500kg(1～25mm) 1個: 他:SBN-500(1～25)
[画像クリックで拡大表示]
つり上げ・引張・つり下げ兼用、便利なスクリュークランプ!
- 締付ねじはラチェットレンチでも締め付け可能
- 球面回転アゴ式自動締め付け機構(全方向性式)
(球面回転アゴでつり荷をガッチリつかむ、グリップ力はつり荷重に比例) - 締付ねじ頭部六角の二面幅(サイズ)は21mmです。
特長
- ねじ式万力と自動締め付け機構の二重安全構造
- 締め付け状態が一目でわかる、締め付け確認ライン
- 無負荷状態でもバネの力でクランプの脱落を防ぐプレッシャーナット
- 球面の顎を常に正しい位置に保ち、確実な取付けを可能にする姿勢制御用コーンスプリング
- 締付ねじ及び球面回転アゴは特殊合金鋼製で高周波焼入れ済み
- 特殊合金鋼製精密鍛造本体
- 亜鉛メッキ(ガルバナイズド)仕上げ
用途・適用部材
 |

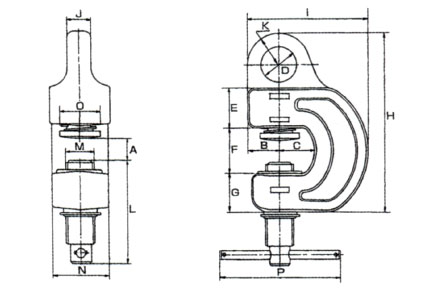

寸法
 |
| 品番 | 寸法(mm) | |||||||||||||||
| B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q※ | |
| SBN-500 (1～25) |
23 | 25 | φ27 | 29 | 41 | 29 | 140 | 86 | 15 | 24 | 96 | φ20 | 46 | φ27.5 | 150 | 15 |
| SBN-800 (25～50) |
26.5 | 34 | φ30 | 29 | 66 | 29.5 | 174.5 | 110.5 | 16 | 29 | 96 | φ20 | 48 | φ27.5 | 150 | 150 |
| SBN-1 (1～30) |
33 | 33 | φ35 | 35.5 | 49.5 | 36 | 181.5 | 113 | 18 | 35.5 | 109 | φ24 | 60 | φ37 | 150 | 22 |
| SBN-2 (5～30) |
35 | 35 | φ36 | 41 | 55 | 40 | 195 | 127 | 25 | 35 | 117 | φ28 | 65 | φ43 | 150 | 25 |
| SBN-3 (5～35) |
40 | 43 | φ45 | 47.5 | 61 | 45.5 | 223 | 150 | 30 | 40 | 134 | φ32 | 70 | φ50 | 150 | 30 |
| SBN-5 (10～40) |
47 | 45 | φ50 | 52 | 73 | 55 | 260 | 177 | 35 | 47 | 143.5 | φ38 | 84 | φ60 | 200 | 35 |
| 品番 | 使用荷重 最小～最大(kg) |
有効板厚(mm) | 製品質量(kg) |
| SBN-500(1～25) | 50～500 | 1～25 | 1.8 |
| SBN-800(25～50) | 80～800 | 25～50 | 2.4 |
| SBN-1(1～30) | 100～1000 | 1～30 | 3.8 |
| SBN-2(5～30) | 400～2000 | 5～30 | 5.6 |
| SBN-3(5～35) | 600～3000 | 5～35 | 8.3 |
| SBN-5(10～40) | 1000～5000 | 10～40 | 13.8 |
使用上の注意
 |
