U字溝蓋用クランプ　UGHA型　20〜200kg(500・600mm)::UGHA-200

'

自動着脱装置付き! 遠隔操作でクランプの着脱が容易にできる コンクリート製品の荷降ろしに最適です 油圧ショベルの運転席から、遠隔操作でクランプの着脱が容易にできる「自動着脱装置」付きです クランプを着地させるごとに、開口部を開放状態と、閉じた状態を交互に繰り返します

(使用例)	用途 U字溝・溝蓋・縁石等の運搬・敷設作業
	適用部材 U字溝・側溝蓋・歩車道境界ブロック・L型ブロック等

使用方法

• 開口部の開放
  開口部の閉じているクランプを一旦着地させ、引き上げる(開放)
• 取り付け
  クランプの吊荷に差し込み、一旦、吊荷に預ける
  開口部の差し込み状態を確認しながら、クランプを静かに引き上げる(吊上げ)
• 取り外し
  吊荷を着床させ、スリングがたるむまで巻き下げる
  完全に無負荷状態にした後、静かにクランプを引き上げる(開放)

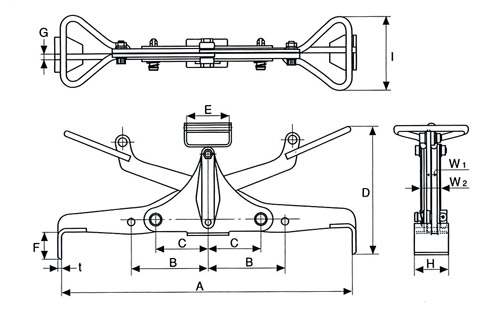

仕様寸法図

型式	寸法(mm)
	B	C	D	E	F	G	H	I	t	W1	W2
UGHA-200	160	110	165〜315	90	55	10	70	149	8	22	40

型式	使用荷重 (最小〜最大)	開口寸法(A)	製品質量
UGHA-200	20〜200kg	500・600mm	7.7kg

'
