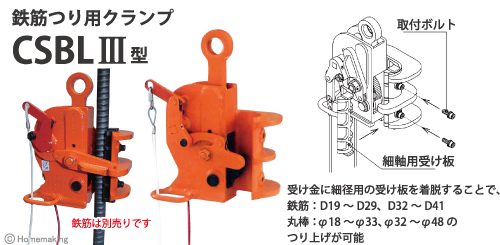

鉄筋つり用クランプ CSBLIII型 300～1500kg 1個::CSBLIII-1.5
'
 |
遠隔操作による開放・取り外し可能
|
 |
■用途つり上げ・運搬・引き起こし |
■適用部材鉄筋・丸棒・PC鋼棒・鉄筋構造物 |
 |

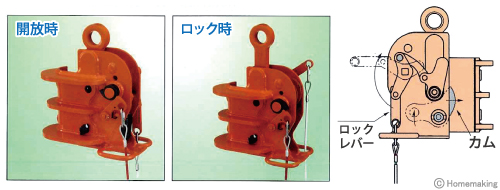

■レバー式ロック装置(締め付け開放機構)ロック装置のロックカムがカム用リンクを押し上げる構造なので、つり環を引っ張っても締め付け用カムが閉じることはないため、必ずロック装置を作動させなければなりません |
 |
■二重ロック機構ロックレバーをロック位置まで押し込むと、ロックレバーと連動しているレバーストッパーカムがロックレバーストッパーに動きを制御されるため、ロックレバーだけでは開放できない二重ロック機構になっています |
 |
■遠隔操作でクランプの開放・取り外しが可能2本の操作ワイヤロープを引くことにより自動開放を行う構造です |

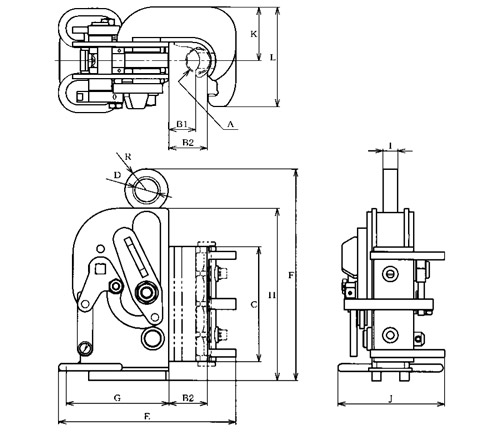

仕様寸法図
| 有効カムストローク：20mm |
 |
| 型式 | 寸法(mm) | ||||||||||||
| B1 | B2 | C | D | E | F | G | H | I | J | K | L | R | |
| CSBLIII-1.5 | 35 | 50 | 150 | φ30 | 231 | 276～320 | 133.5 | 224.5 | 19 | 136 | 70 | 130 | 28 |
| 型式 | 使用荷重 (最小～最大) |
許容使用寸法(A) | 製品質量 | |
| 狭 | 広 | |||
| CSBLIII-1.5 | 300～1500kg | 鉄筋呼び名 | 10kg | |
| D19-D29 | D32-D41 | |||
| 丸棒寸法 | ||||
| φ18-φ33 | φ32-φ48 | |||

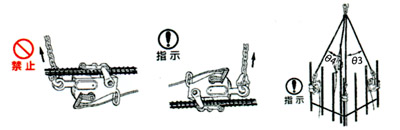

使用上の注意
※つり荷を横にしてクランプを取り付ける場合は、つり環がつり荷の上側に、受け金がつり荷の下側にくるように取り付けてください
※対向角度(θ3)は60°以内、掛け幅角度(θ4)は20°以内で使用してください
※つり荷固定後のクランプ取り外しの際は、完全に無負荷の状態で、且つスプリングが十分にたるんでいないと、遠隔操作用ロープを引っ張っても、クランプは開放できない構造になっています
