プロパスホールダウン 標準仕様 28.1kN 1箱(20本入)::P-HD25
 |

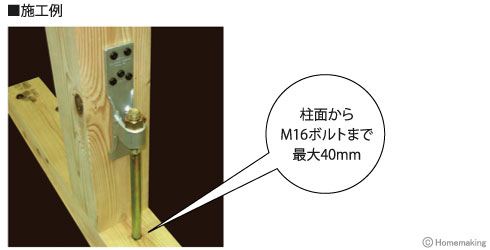

柱面からM16ボルトまで最大40mmで施工可能！
- 使用ビス5本で耐力25kNをを発揮！
- 金物本体のM16ボルトを通す孔(ルーズホール)が広く、柱面からM16ボルトまで最大40mmで施工可能です。

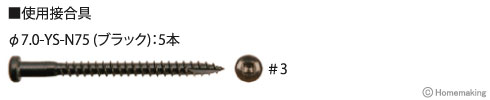

- 専用接合具(φ7.0-YS-N75)を必ずご使用ください。
- 柱面から25～40mmにM16ボルトがくるように製品を取り付けてください。
- ビスが入りにくい場合や木割れがしやすい場合は、予めキリ等で下孔を開けビスを留め付けて下さい。
|
| ■短期基準接合引張耐力とアンカーボルト埋め込み長さ一覧 |
| 記号 |
アンカーボルト埋め込み長さ |
接合具 |
| P-HD25 |
25.0kNで使用の場合は360mm以上(Zマーク) |
φ7.0-YS-N75：5本 |
| 28.1kNで使用の場合は400mm以上(Zマーク) |
28.1kNで使用の場合は280mm以上(フィスト
アンカーボルトM16) |
| ※アンカーボルトの鋼材強度はSS400規格の400N/mm2を最低基準としています。 |
| 記号 |
仕様 |
規格・寸法 |
入数 |
| P-HD25 |
標準仕様 |
太鍋ビス・先割れ |
20個/ケース |
| 材質 |
JIS G 3131 SPHC 6.0t |
| 表面処理 |
デュラルコート |
| 耐力 |
短期基準接合引張耐力 28.1kN |
| 法規制 |
国土交通省告示第1460号 1項2号表三(り)該当 |
| 試験機関 |
(一財)建材試験センター 第10A3533号
|
| 付属金物 |
φ7.0-YS-N75：5本 |
