20kN(68φ)スパイクザボルト M16×360mm 1箱(20本入): 他:SPK20-360
|
座金にピン状の突起が付いているので、締め付けの際の供回りを防止！
- ホールダウン金物を片引きの際に使用する座付ボルトです。
- プレス加工による一体成型とし、製品強度の安定化を図りました。
- 座金にピン状の突起が付いているので、締付けの際回りを防止。
- 座金外形が設置面積を確保します。
- 基礎直結及び25kN以上での使用は出来ません。

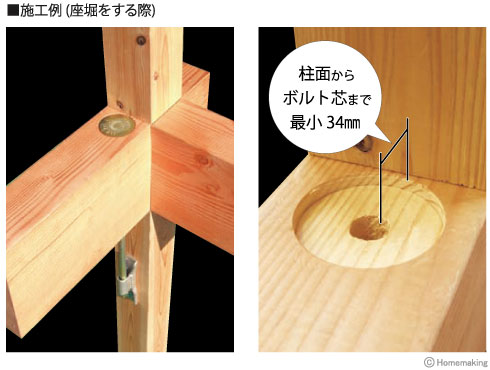

- 座掘りをする際の座掘外径はφ70、深さ6mm程度で仕上げてください。
|
■短期許容めり込み耐力
| 商品名 |
樹種 |
| べいまつ類 |
ひのき類 |
すぎ類 |
| 20kN(68φ)スパイクザボルト |
20.5kN |
17.8kN |
13.7kN |
| ※座金の耐力は「国土交通省 告示第1024号第1号ニ号ロ(3)」、又は「木造軸組工法住宅の許容応力度設計(2008年版)」に従って算出しています。 |
| 記号 |
規格・寸法 |
入数 |
| SPK20-360 |
L=360 |
20本/ケース |
| SPK20-450 |
L=450 |
20本/ケース |
| SPK20-540 |
L=540 |
10本/ケース |
| 材質 |
JIS G 3101 相当 |
| 表面処理 |
JIS H 8610 及び JIS H 8625 Ep-Fe/Zn8/CM2 |
| 試験機関 |
(株)住宅構造研究所 |
| 付属金物 |
M16ナット：1個 |
商品に関するお問い合わせはこちら
株式会社カナイ 048-924-1131
|
