ビス止め耐震梁受け金物(肩掛けあり) 105×240mm 1箱(6個入): 他:BTH105-240
 |
地震災害における
2階床組みの倒壊防止に効果を発揮！
- バリエーションが多く、性能(耐力)と使用接合具が明確。
- 肩掛けがあることで施工性が向上し、より安心してお使用いただけます。
- 大梁と柱、大梁同士の仕口を強固に緊結することができます。
- ビス止めなので、リフォーム時の耐震補強においても施工が容易！

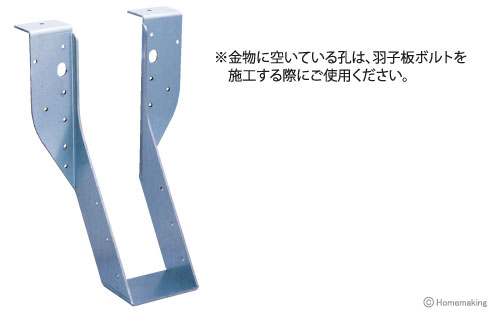

- ボルト孔は本体を止め付ける為の孔ではありません。羽子板ボルトを施工する際にご使用ください。
|
せん断耐力値(短期基準接合耐力)
| 梁幅(W)/梁成(H) |
240・270mm |
300・330mm |
360・390mm |
420・450mm |
| 105mm/120mm |
32.3kN(18本) |
32.3kN(20本) |
39.2kN(22本) |
45.7kN(24本) |
( )内は使用ビス本数
※耐力値はビス止めのみの数値です(羽子板ボルトは含まれていません)。 |
| 記号 |
W×H(梁寸法) |
入数 |
| BTH105-240 |
105×240 |
6個/ケース |
| BTH105-270 |
105×270 |
| BTH105-300 |
105×300 |
| BTH105-330 |
105×330 |
| BTH105-360 |
105×360 |
| BTH120-240 |
120×240 |
| BTH120-270 |
120×270 |
| BTH120-300 |
120×300 |
| BTH120-330 |
120×330 |
| BTH120-360 |
120×360 |
| 材質 |

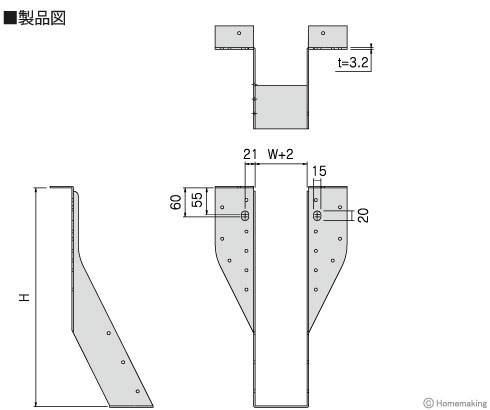

JIS G 3302 SGHC 3.2t |
| 表面処理 |
Z27 |
| 試験機関 |
株式会社 住宅構造研究所 |
| 付属金物 |
YS-N45：18～24本 |
