バールセッター: 他:BR-032

象印チェンブロック

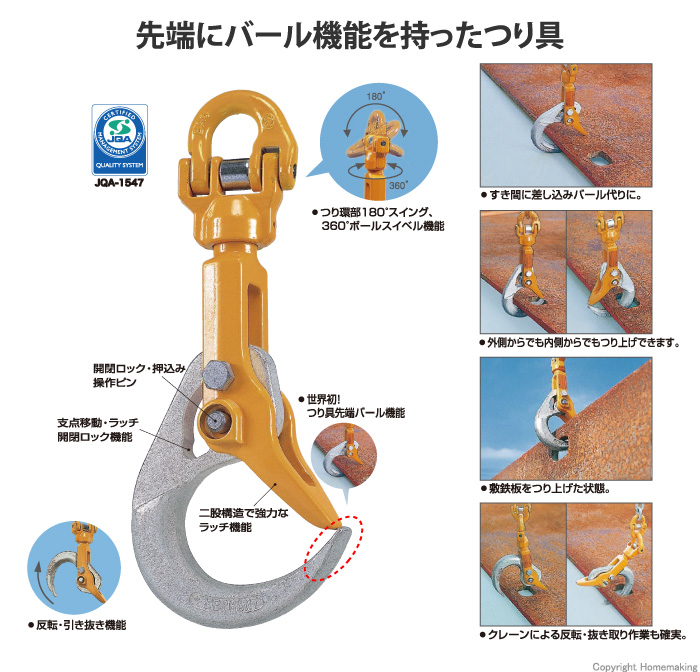

先端にバール機能を持ったつり具

  • 敷鉄板つり具
  • つり環部180°スイング、360°ボールスイベル機能
  • 外側からでも内側からでもつり上げできます
  • クレーンによる反転・抜き取り作業も確実

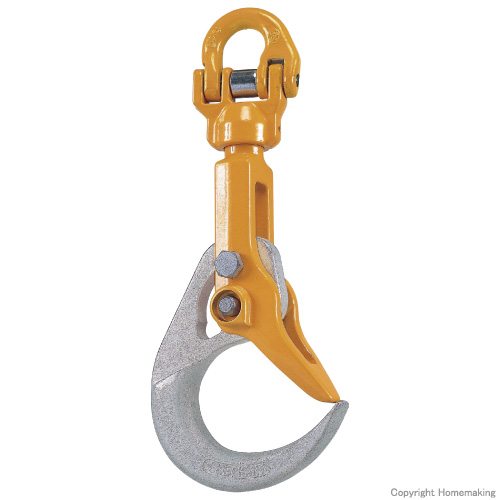

バールセッターBR-032型

敷鉄板の使用有効寸法
敷鉄板の使用有効寸法
板厚(t) つり穴寸法(d) はしあき寸法(l)
9~32mm 50mm以上 20~60mm

  • 先端バール機能
    先端にバール機能を持たせたことにより、クレーン動力を利用し省力化作業ができます。先端に引っ掛けてクレーンを少し(150~200mm)つり上げ、ばん木を入れるすき間が簡単につくれます。
  • 180°スイング、360°スイベル機能
    ワイヤーまたはチェーンの接続部が180°スイングすることにより、つり荷の引き起し、反転、引倒し時につり環部に無理な力がかかりません。また、360°回転する大型ボールを使用したスイベル機能を持ち、つり上げ時につり荷が廻される危険がありません。
  • 丈夫なラッチ機能
    二股構造の丈夫で強力な外れ止めラッチ機能は、つり荷が外れる心配はありません。また、ラッチのつり支点を移動させる事により、クレーンの動力を使い反転・引き抜きが可能になりました。
  • 簡単操作の開閉ロック機能
    開閉ロックの解除は、押し込み操作ピン方式のため軍手や皮手でも操作できます。押すだけの1プッシュタイプです。
  • 多目的用途
    敷鉄板の積み込み、積み降し、敷設、撤去用。フレコンバックのベルト多重掛け用。ワイヤー、ベルトスリングなどの多重アイ掛け用。その他、大径シャフト(丸棒)のじか受けつり上げ用などに最適です。
  • 保証荷重2.5倍の実施
    全数2.5倍(8t)のプルーフロード(保証荷重)テストを実施しております

操作方法

注1)撤去時、敷鉄板と地面の間に水があると、密着して、異常負荷がかかりますので注意して下さい
注2)敷鉄板の溶接止めを事前にチェックの上、切り離してから作業をして下さい

すき間に先端を差し込む(ラッチはフリーの位置) クレーンで少しつり上げ(150~200mm)ばん木を入れる(ラッチはフリーの位置) 穴に差し込みつり上げると自動的にロックがかかる つり上げて移動する

敷鉄板を指定の位置に倒す 開閉ロックを解除する ラッチを倒して開放状態でロックする(ロックの確認) バールセッターが反転して穴から抜ける

  • すき間に先端を差し込む(ラッチはフリーの位置)
  • クレーンで少しつり上げ(150~200mm)ばん木を入れる(ラッチはフリーの位置)
  • 穴に差し込みつり上げると自動的にロックがかかる
    (注)操作ピンが正確にセットされ、ロック状態である事を確認する事
  • つり上げて移動する
  • 敷鉄板を指定の位置に倒す
  • 開閉ロックを解除する
  • ラッチを倒して開放状態でロックする(ロックの確認)
  • バールセッターが反転して穴から抜ける

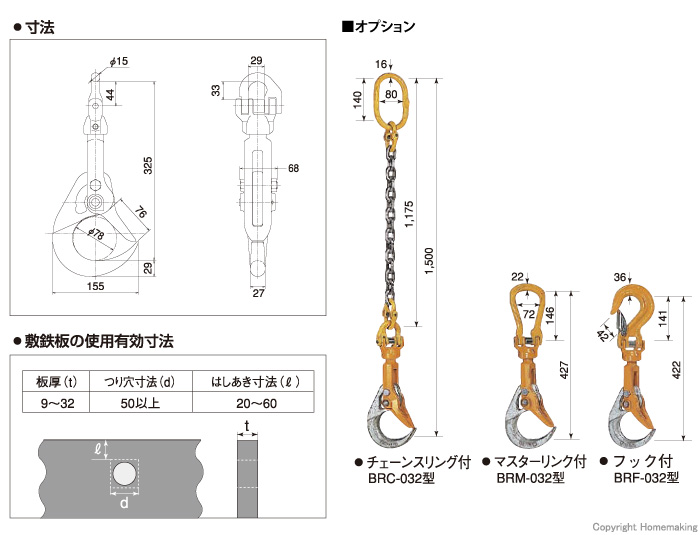

寸法図

寸法図
(単位:mm)


型式 最大使用荷重 先端荷重 安全率 自重
BR-032 (WLL)3.2t 1.6t 5倍以上 4.25kg

オプション

■チェーンスリング付
BRC-032
■マスターリンク付
BRM-032
■フック付
BRF-032
バールセッター チェーンスリング付 BRC-032 バールセッター マスターリンク付 BRM-032 バールセッター フック付 BRF-032
(単位:mm)

品番 仕様 自重
BRC-032 チェーンスリング付 約7.64kg
BRM-032 マスターリンク付 約4.75kg
BRF-032 フック付 約4.95kg

カート内に【※欠品中】または【※長期欠品】の表記があるものは、メーカー欠品中となっております。
商品が入荷次第順次発送となりますので、お急ぎの場合はあらかじめ納期のお問い合わせをお願いいたします。
なお、複数の商品をご注文頂いた場合、基本的にすべての商品がそろい次第、一括発送となります。予めご了承ください。


商品に関するお問い合わせはこちら
象印チェンブロック株式会社
 ※象印チェンブロックのホームページに移動します。
商品ID 商品名・品番 価格 掛率 数量 カートへ
123145 象印チェンブロック
バールセッター BR-032
定価: 34,300円
特価:26,650円
税込:29,315円
77.7掛
124141 象印チェンブロック
バールセッター チェーンスリング付 BRC-032
定価: 48,200円
特価:37,280円
税込:41,008円
77.4掛

124142 象印チェンブロック
バールセッター マスターリンク付 BRM-032
定価: 43,900円
特価:34,080円
税込:37,488円
77.7掛
124143 象印チェンブロック
バールセッター フック付 BRF-032
定価: 47,500円
特価:36,900円
税込:40,590円
77.7掛
