エコパッキン 100×210×20mm 1箱(50個入): 他:EP-100
『縁の下の力持ち』 |
基礎に負担を掛けずにしっかり換気!従来の床下換気工法に比べて、基礎・土台間に多数の換気孔を均等に設ける事が可能なため、空気の滞留を防止する事が可能です |
■施工例
在来軸組工法の場合
- 基礎天端の墨出しは通り芯から逃げ墨出しとしてください
- 製品の表裏を確認して敷設してください
- 敷設は逃墨もしくは通り芯を目安にしてください
- アンカーボルトが土台の通り芯から外れて打設されている場合には必ずエコパッキンのT字孔もしくは十字孔で調整して敷設してください
- 以下の箇所には必ず敷設してください
・アンカーボルト部(ホールダウン用アンカーボルト下部は不要)
・土台の継手部、・土台切れ部、・基礎切れ部
・柱、筋かい等の集中荷重のかかる箇所
・上記以外は最大1000mmピッチ
枠組壁工法の場合
- 製品の表裏を確認して敷設してください
- 基礎天端の土台外面の逃墨もしくは通り芯を目安にして敷設してください
- 以下の箇所には必ず敷設してください
・耐力壁線の交点、・アンカーボルト部、・土台の継手部
・タテ枠の下部、・マグサ受け等の集中荷重のかかる箇所
・土台切れ部、・基礎切れ部
・上記以外は最大500mmピッチ
品番 | EP-100 |
材質 | 再生PP複合樹脂 |
製品寸法 | 100×210×20mm |
製品重量(1個あたり) | 約310g |
入数 | 50個/箱 |
有効換気面積 | 300cm2/4m以上(4mで8枚の使用を目安) |
降伏圧縮強度 (製品による強度) |
30tf以上 |
降伏圧縮強度 | 383kgf/cm2(JIS K 7208) |
曲げ強度 | 281kgf/cm2(JIS K 7203) |
アイゾット衝撃強度 | 2.7kgf・cm/cm2(JIS K 7110) |
耐薬品性 | 外観変化ナシ(JIS K 7114) |
耐候性 | 外観変化ナシ(JIS K 1415) |
降伏圧縮強度(製品による強度)エコパッキンを金属板で挟み、鉛直荷重方向に1mm/分の速度で加圧を行い、降伏時の圧縮強度を計測する |

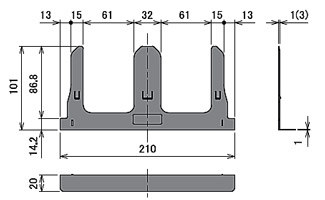

調整板について
|
※( )内はt=3の場合を表す |
品番 | 対応シリーズ | 材質 | 製品重量 (1個あたり) |
入数 |
EPS-1-100 | エコパッキン EP-100用 |
再生PP複合樹脂 | 約16g | 200枚 |
EPS-3-100 | 約35g |
