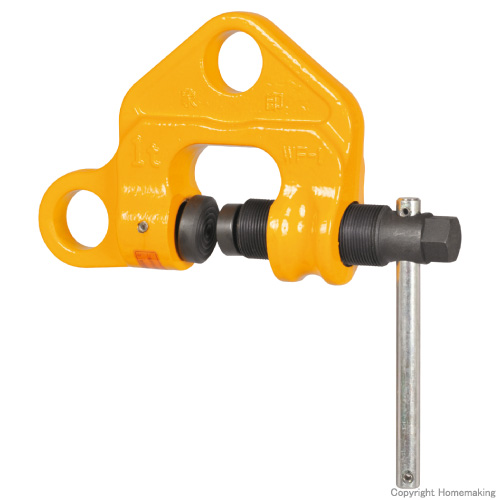

ねじクランプ　WF型　0.5t: 他:WF-0.5(WF-00500)

用途

• 吊り上げ、運搬作業用：H型鋼、I型鋼、鋼板、チャンネル、アングル、鋼製パイルなどの一般鋼材・
  鉄骨梁、柱、溶接構造物などの各種構造物
• 吊り下げ用：電気チェーンブロック、ホイスト、滑車などのつり下げ用ピース
• 引き寄せ作業用：敷鉄板や構造物の引き寄せ作業など

特長

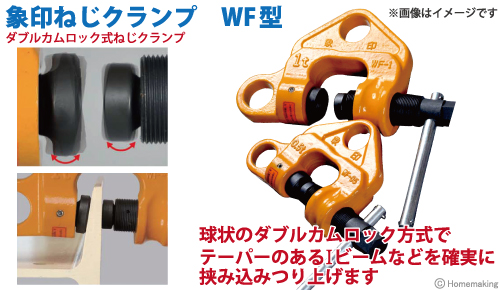

• 円形ダブルカムロック方式のため、より強い締付力が発生し安全な作業ができます

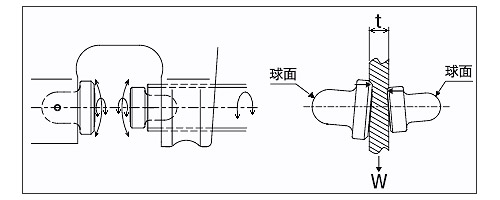

  円形カムは両側とも球面で受けているため、つり荷の方向に応じてカムが回転しながら締付力が働き、
  滑りがなく安全に作業ができます

• 2個のつり穴で全ての方向の作業ができます
  縦つり、横つり用に2箇所あるためいずれの方向にも対応できます
• 軽量なねじクランプです

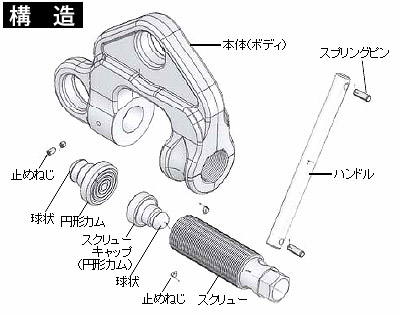

  本体やカム、スクリューは特殊合金鋼を加工し、象印社独自の熱処理技術により強度・靱性に優れており小型化に成功しました
• Iビームなどの勾配のあるつり荷にも使用できます
  つかみ部の勾配が10°未満まで滑り抜けることなく使用できます
• スクリューのねじは細目を採用しています
  締付力が大きく、戻りにくい細目ねじを使用しているため振動にも強い
  また、スクリュー頭部は六角(対辺：21)のためラチェットレンチが使えます
• 本体は焼付け塗装を施し、円形カムやスクリューは防錆処理をしています

使用例

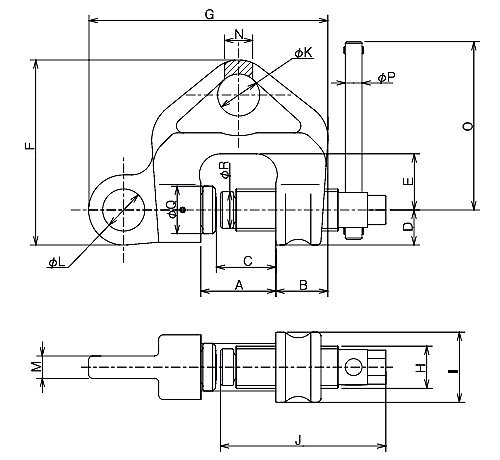

寸法図

寸法表(mm)

型式	A	B	C	D	E	F	G	H	I
WF-0.5	41	32	30.5	21	33	108	138	24	42
WF-1	53.5	38	42.5	25	40	132	172	30	50
WF-2	60	45	47.5	31	41	157	202	36	62
WF-3	65.5	52	51.5	35	44	170	230	42	70
WF-5	71	57	55.5	38	46	187	248	48	75

型式	J	φK	φL	M	N	O	φP	φQ	φR
WF-0.5	98	25	25	12	16	120	10	26	21
WF-1	118	30	30	16	20	120	12	34	26
WF-2	126	34	35	22	28	150	12	36	29
WF-3	139	35	42	28	33	160	12	40	36
WF-5	137	40	46	38	40	180	12	41	36

仕様

型式	最大使用荷重(t)	最小使用荷重(t)	使用有効板厚(mm)	自重(kg)
WF-0.5	0.5	0.1	3～28	1.7
WF-1	1.0	0.2	3～40	2.9
WF-2	2.0	0.4	3～45	5.3
WF-3	3.0	0.6	6～49	7.2
WF-5	5.0	1.0	9～53	10.6
