金属薄鋼板用 インプルナット M4用 大箱(100本×5箱入): 他:PL4
手の入らない 中空・箱モノ・パイプに入るナット!
|
用途

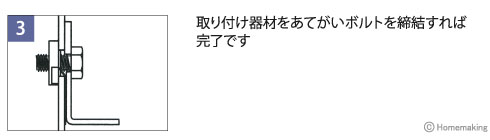

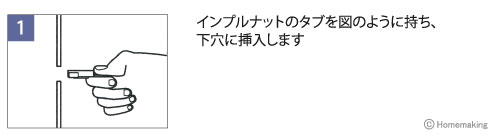

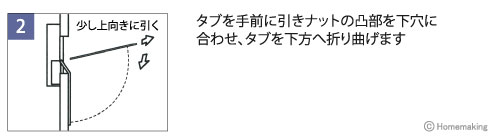

施工方法

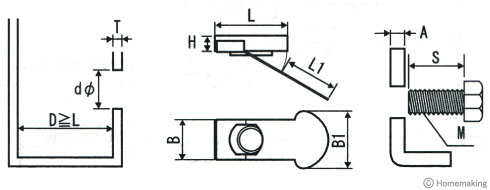

規格・サイズ
単位(mm)
品番 | ねじ径 (M) |
最小ねじ 長(S) |
下穴径(d) | ナット 厚(H) |
ナット 長(L) |
全長 (L+L1) |
外径 幅(B) |
タブ幅 (B1) |
|
プレス | ドリル※1 | ||||||||
PL4 | M4 | H+T+A+α | φ8.0 | φ8.2 | 2.5 | 13.0 | 25.3 | 7.2 | 12.5 |
PL5 | M5 | φ9.0 | φ9.2 | 3.0 | 14.0 | 26.8 | 8.2 | 13.5 | |
PL6 | M6 | φ10.0 | φ10.2 | 3.5 | 15.0 | 28.5 | 9.5 | 14.5 | |
PL6L | 34.5 | ||||||||
PL8 | M8 | φ12.5 | φ12.7 | 4.5 | 21.5 | 36.5 | 12.0 | 17.0 | |
PL8L | 41.5 | ||||||||
PL10 | M10 | φ15.5 | φ15.7 | 5.0 | 24.0 | 44.3 | 14.3 | 19.6 | |
PL12 | M12 | φ18.0※2 | 6.0 | 26.0 | 44.5 | 16.9 | 22.1 |
※1 真円に近いドリル加工が可能な場合は「プレス」欄の下穴径をご採用ください。 |
※2 PL12の下穴径はプレス・ドリル共通となります。 |
品番 | 適用板厚(T) | タブの厚み | 材質 | 入数 | |
PL4 | 0.5~3.0mm | t=0.3mm | ステンレス SUS304 |
100本×5箱 | |
PL5 | 0.5~3.0mm | ||||
PL6 | 0.6~3.0mm | ||||
PL6L | ロング | 3.0~9.0mm | |||
PL8 | 1.2~4.0mm | ||||
PL8L | ロング | 4.0~9.0mm | |||
PL10 | 1.2~7.0mm | 50本×6箱 | |||
PL12 | 1.5~8.0mm | t=0.4mm |
商品に関するお問い合わせはこちら
若井産業株式会社 0120-208-123
受付時間 8:30~17:30 (土・日・祝日を除く) |
