ニッサククリップM型 6mm: 他:1015423

大洋製器工業

'

安全性と作業性を追求したニッサククリップ

  • 抜群の把握力でワイヤロープをガッチリ固定
  • ワイヤーロープの摩耗、損傷が少ない
  • 同じクリップをくり返し使用でき、経済的

2個以上を1組として使用してください


ニッサククリップM型

  • ニッサククリップM型は、2個の使用で如何なるワイヤ作業に対しても従来のクリップに比べれロープの滑りが少なく、その上ワイヤロープの無駄がありません。
    (労働基準局より安全のため必ず2個取付けるよう指導されています。)
  • ニッサククリップM型は、ワイヤロープのピッチに合せて滑り止めミゾがあります。このため、従来のJIS鍛造ワイヤグリップに比べてワイヤロープを広い面積で接触させるため、ワイヤの滑りが少なく、さらにクリップ本体にある爪によってクリップ自体の滑りを止めるように設計しています
  • 従来のJIS鍛造ワイヤグリップはロープを点で押えておりますが、ニッサククリップM型は両面でワイヤを押えております。このためロープの損傷が少なく、さらにこのクリップの片側にはボルトの廻り止めがありますのでナットを締めるだけで使用できます
  • ニッサククリップM型に比べてJIS鍛造ワイヤグリップは数個使用しなければ確実にワイヤロープを把握できません。そのため末端のロープも長くなり不経済です。




商品コード 呼びワイヤ径
(mm)
ねじの呼び ナットの二面巾
(mm)
締付トルク
(N・m)
計算質量
(kg)
1015423 6 M8 13 22 0.16
1015431 8 M8 13 22 0.22
1015440 9 M10 17 44 0.26
1015458 10 M10 17 44 0.34
1015466 12 M12 19 55 0.50
1015474 14 M12 19 80 0.63
1015482 16 M12 19 80 0.94
1015491 18 M12 19 80 1.34


'.
'

ニッサククリップ取り扱い上の注意について

組付時の注意点

  • ワイヤロ-プの径とニッサククリップ(以降クリップという)のサイズを確認してください
  • クリップをワイヤロ-プに組み付ける時は、ワイヤロ-プとクリップ溝部のワイヤストランドがきちんと合うように組み付けてください
  • ワイヤロープ(組み付ける箇所)のごみ等は完全に除去してから組付作業をしてください
  • ワイヤロープとボルト・ナットの向きは関係有りません
  • ナットはそれぞれ交互に締めて、トルクレンチ等で指定トルクにて均等に締め付けてください
  • ワイヤロープのすべり確認用にマーキングを付ける場合は、図1.ニッサククリップM型組付図を参考にマーキングしてください
  • 曲げ止めのアイ部分の角度(θ)が大きい場合は、しぼり込みクリップを取り付けてください
    角度が大きい場合、ニッサククリップのアイ側がロープにより広がり本来の性能が発揮できません
M型について(図1.ニッサククリップM型組付図参照)
  • 2個以上を1組として使用してください
  • ワイヤロープは、曲げ止め(アイ)作業としてクリップの間隔はロープ径の6~7倍にしてください
  • 爪の方向は、図1.ニッサクリップM型組付図を参考にしてください

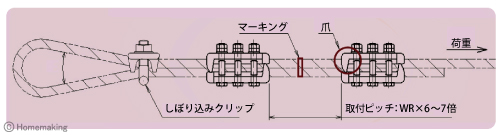

図1ニッサククリップM型組付図参照
(図1.ニッサククリップM型組付図)


取り扱いについて

  • 長期に使用される場合は、ワイヤロープが伸び、滑りやすくなるため定期的に増締めでトルク管理してください
  • ボルト・ナットは、安全のためニッサククリップ専用以外使用しないでください
  • 1度使用(規定トルクをかけた)したボルト・ナットは、再使用しないでください
    再使用した場合、本来の性能が発揮できない場合があります
';

商品に関するお問い合わせはこちら
大洋製器工業株式会社
 ※大洋製器工業のホームページに移動します。
商品ID 商品名・品番 価格 掛率 数量 カートへ
129003 大洋製器工業
ニッサククリップM型 6mm 1015423
定価: ---円
特価:1,890円
税込:2,079円
---掛
129004 大洋製器工業
ニッサククリップM型 8mm 1015431
定価: ---円
特価:1,930円
税込:2,123円
---掛
129005 大洋製器工業
ニッサククリップM型 9mm 1015440
定価: ---円
特価:2,140円
税込:2,354円
---掛
129006 大洋製器工業
ニッサククリップM型 10mm 1015458
定価: ---円
特価:2,240円
税込:2,464円
---掛
129007 大洋製器工業
ニッサククリップM型 12mm 1015466
定価: ---円
特価:2,660円
税込:2,926円
---掛
129008 大洋製器工業
ニッサククリップM型 14mm 1015474
定価: ---円
特価:3,560円
税込:3,916円
---掛
129009 大洋製器工業
ニッサククリップM型 16mm 1015482
定価: ---円
特価:5,030円
税込:5,533円
---掛
129010 大洋製器工業
ニッサククリップM型 18mm 1015491
定価: ---円
特価:6,700円
税込:7,370円
---掛
