丸型ガラリ 薄型グリルタイプ 防虫網付・防火ダンパー付: 他:KS-8910SD-#16
 |
薄型で壁からの出っ張りをおさえたガラリ!防火ダンパー付
※局所換気扇へのご使用はおやめ下さい |
|
|
|
|
 |

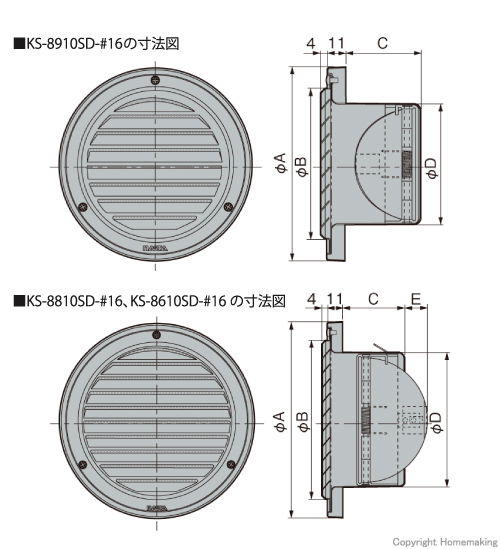

寸法図
 |
■設置上のご注意
防火ダンパーを密閉または半密閉の燃焼設備(給湯器、ふろ釜等)の排気ダクト等に使用すると、誤作動によりダンパーが閉じて不完全燃焼等、危険な場合がありますのでご使用にならないで下さい
| 品番 | 適用パイプ | 寸法(mm) | ||||
| A | B | C | D | E | ||
| KS-8910SD-#16 | SU75(内径φ75)、VP75(内径φ77)、 ライト管(内径φ76)、スパイラルダクト(内径φ75) |
115 | 89.5 | 45 | 72 | - |
| KS-8810SD-#16 | SU100(内径φ100)、VP100(内径φ100)、 VU100(内径φ107)、ライト管(内径φ100)、 スパイラルダクト(内径φ100) |
141 | 114.5 | 45 | 97 | 16.5 |
| KS-8610SD-#16 | VU150(内径φ154)、キョーワ150(内径φ152)、 ライト管(内径φ151)、スパイラルダクト(内径φ150) |
191 | 166.5 | 50 | 147 | 42 |
| 品番 | 防火ダンパー | 仕上 | 材質 | 換気有効 面積 |
|
| 本体 | 本体 | ダンパー部 | |||
| KS-8910SD-#16 | 72℃ | アクリル焼付 塗装 色:メタリック ライトグレー |
ステンレス (SUS304) t=0.5mm |
ステンレス t=1.5mm |
16cm2 |
| KS-8810SD-#16 | 26cm2 | ||||
| KS-8610SD-#16 | 69cm2 | ||||
商品に関するお問い合わせはこちら |
| 商品ID | 商品名・品番 | 価格 | 掛率 | 数量 | カートへ |
|---|
※通常在庫品でも、ご注文のタイミングや注文個数によりお届け日が変わる場合があります。
