TB式鋳鉄製砂取器: 他:S-20

'

家庭用・小型井戸ポンプの砂の吸い込み防止に 打ち込み井戸や川水引き上げ用の小型ポンプの砂吸い込み防止 手押しポンプの砂こしにも使えます ポンプ装置一次側に簡単に取り付けられます 透明な窓プレートにより、内部の水の流れが外から確認できます 内部洗浄・部品交換等のメンテナンスも容易

打ち込み井戸や川水引き上げ用の小型ポンプの砂吸い込み防止に

■取り付け簡単

ポンプ装置一次側に簡単に取り付けられます

■TB式独自の三角フィルター方式

水の流れにやさしいメーカー独自の三角フィルター（あみ方式）を採用しています

■透明な窓プレート

透明な窓プレートにより、内部の水の流れが外から確認できます

■内部洗浄・部品交換等のメンテナンスも容易

フランジ取り付けボルトを緩めて本体部分を取り外し、本体とふたを締めているボルトをはずすだけで、
内部の洗浄やフィルター・パッキンの交換が可能
また、水抜き時は、水抜きボルトを取り外すだけです

■本体は丈夫なFC製

材質は鋳鉄製ですので、頑強です

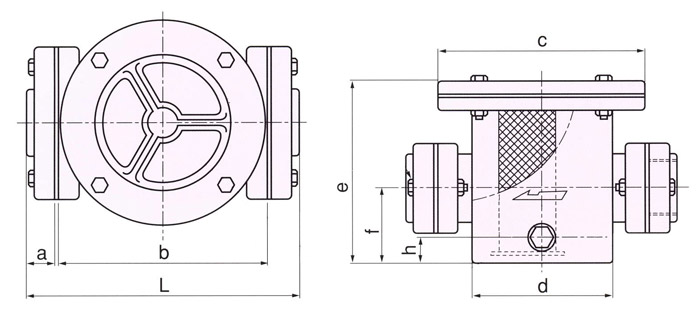

(単位：mm) 品番 a b c d e f g h L 重量 S-20 21 128 120 83 103 46 Rc 3／4B 11 176 2.9kgf S-25 21 128 120 83 103 46 Rc 1B 11 176 2.9kgf S-32 22 155 138 103 110 48 Rc 1 1／4B 12 205 4.4kgf S-40 22 155 138 103 110 48 Rc 1 1／2B 12 205 4.4kgf S-50 22 215 185 132 176 75 Rc 2B 13 265 12.3kgf ※RCはPTめねじ

仕様

品番 S-20 S-25 S-32 S-40 S-50 サイズ 20（3／4B） 25（1B） 32（1 1／4B） 40（1 1／2B） 50（2B） 管接続 小判型フランジ（50は5K-50F） タイプ 三角フィルター（あみ方式） 配管 標準70メッシュ 使用流体 井戸水・川水等（常温0℃～40℃） 最大流量 50L／min 50L／min 90L／min 90L／min 120L／min 配管位置 小型ポンプの一次側 （吸い込み側）に水平配管にて取り付ける ※フランジとフランジパッキン(両面分)は付属部品として付いています

'
