トップラン形クレーンサドル TH形::TH5-28
[画像クリックで拡大表示]
トップラン形クレーンサドルは応用範囲の広い軌条形、ホイストクレーン用として幅広く使用されています
- 高い信頼性、確かな性能がスピーディーな荷役作業を実現します
- 駆動モータは、ブレーキトルクの調整が可能
- 芯出しマークにより、クレーン工事をスピードアップできます
- 電源：三相200V 50/60Hz、200V 60Hz
- 防じん形・屋内仕様
- 最大輪重：2.8t
- 最大スパン：12m
- 本体フレーム構造：ダブルチャンネル構造
|

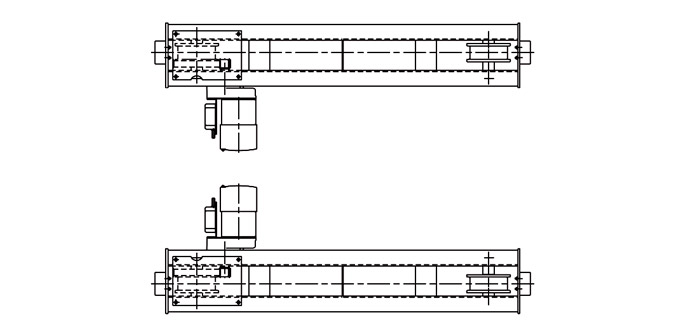

サドル全体図

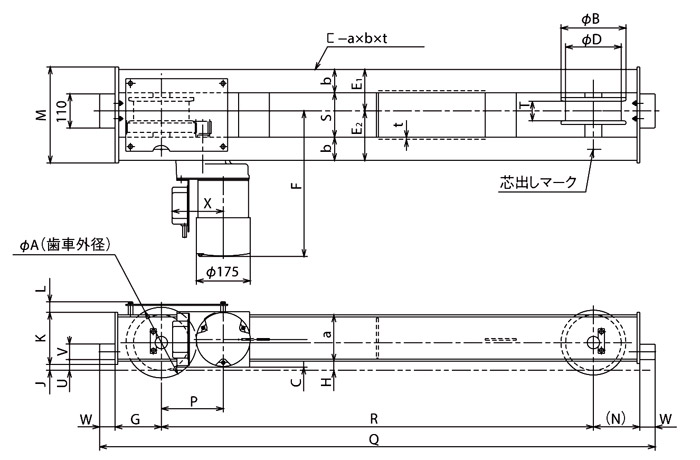

寸法図
| 形式 | フレームサイズ(a×b×t) | φA | φB | C | φD | φE1 | φE2 | F | G | H | J | K | L |
| TH5-28 | 150×75×6.5 | 229 | 210 | 20 | 180 | 135 | 160 | 473 | 150 | 30 | 19 | 169 | 34 |
| 形式 | M | N | P | Q | R | S | T | U | V | W | X |
| TH5-28 | 311 | 150 | 201 | 1,800 | 1,400 | 145 | 63 | 35 | 50 | 50 | 165 |
製品仕様
| 形式 | TH5-28 |
| 最大スパン | 12m |
| 最大輪重 | 2.8t |
| 走行速度(50/60Hz) | 0.35/0.417m/s (21/25m/min) |
| モータ出力(50/60Hz) | 0.30/0.36kW×2台 ブレーキ付き |
| モータ極数 | 4 |
| 反復定格 | 25%ED、250回/h |
| 電源(三相) | 200V 50/60Hz、220V 60Hz |
| 定格電流(50/60Hz) | 2.3/2.1A ×2台 [2.3A×2台] |
| 車輪径 | φ180mm(FCD熱処理) |
| 走行レール | 15、22kg |
| 概略質量 | 110kg×2 |
| 適用ホイスト | モノレール式 |
※：本体塗装は「さび止め塗装」のみとなっています。
※：〔 〕内定格電流は220V 60Hzの値を示します。
