クリホールダウンIII 40(枠材30mm対応) 1箱(20個入)::KHDIII-40W30
[画像クリックで拡大表示]

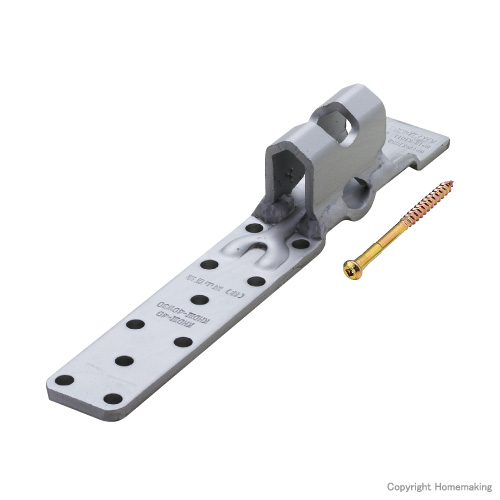

40kN用ビス止めホールダウン(枠材30㎜対応)
- クリホールダウンIIIは、枠材(30mm)を介して柱と土台又は基礎、柱と横架材、上下階の柱を緊結する金物です。
- 専用ビス(7×90)を使用することで柱に30mmの枠材を介しても接合することが出来ます。
- M16用のアンカー穴をルーズにしてある為、現場での作業性がアップします。
- コーナー部分が【やわらかカーブ】になっていますので、容易かつ安心して取り扱いが出来ます。
使用方法
- 柱に厚さ30mmの枠材をN75くぎで平打ち(ちどりで150mm間隔)し、アンカーボルト・引き寄せボルト(M16)にクリホールダウンIIIを通し、専用ビスクリ鍋ビス(7×90)を10本打ち込んでください。
※土台、横架材面から金物での寸法(締めしろ)は、100mm以上確保してください。 - アンカーボルト・引き寄せボルト(M16)を六角ナット(M16)で固定してください。
※専用丸座金は必要ありません。
使用接合具
| 柱側 | 専用ビス(四角穴付クリ鍋ビス)[7×90(S50)]・・・10本 |
※取り付けは、必ず専用ビスを使用し決められた本数を打ち込んでください。
寸法図
仕様
| 商品名 | クリホールダウンIII 40(枠材30mm対応) | |
| 品番 | KHDIII-40W30 | |
| 試験機関 | ハウスプラス確認検査(株)／品質性能試験(HP18-KT011) | |
| 材質 | JIS G 3131 熱間圧延軟鋼板及び鋼帯SPHC | |
| 表面処理 | ダクロタイズド | |
| 付属部品 | 四角穴付クリ鍋ビス[7×90(S50)]・・・10本 | |
| 入数 | 20個 | |
商品に関するお問い合わせはこちら
株式会社 栗山百造 <本社>0256-32-0371
|
| 商品ID | 商品名・品番 | 価格 | 掛率 | 数量 | カートへ |
|---|
※通常在庫品でも、ご注文のタイミングや注文個数によりお届け日が変わる場合があります。
