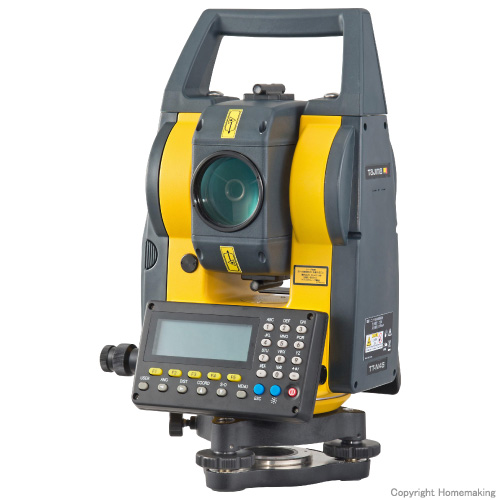

トータルステーション +三脚サービス::TT-N45
[画像クリックで拡大表示]
シンプル機能の建築・土木向けトータルステーション
- 一人で簡単測距 ノンプリで最大400m
- 可視レーザーポインターで位置確認
- レーザー求心で簡単設置
- 防塵・防水性能 IP66
- 用途に合わせて距離測定
- 現場で求められるプログラムを厳選搭載
- データ入出力ソフトウェア付属(Windows 10用)
- 大きい文字で見やすい日本語表記ディスプレイ
特徴
現場で求められるプログラムを厳選搭載
紹介動画
セット内容
製品仕様
| 品番 | TT-N45 | |
| 国土地理院 測量機種登録(申請予定) | 2級A | |
| 望遠鏡部 | 倍率／分解力 | 26×／3.5″ |
| 有効径 | 45mm | |
| 視界 | １°30(′26ｍ／1000ｍ) | |
| 最短合焦距離 | 1.6ｍ | |
| 測距部 | 光源 | 可視光半導体レーザー／685nm |
| レーザー安全クラス※1 | ノンプリ・反射シート使用時：クラス3R、プリズム使用時：クラス2 | |
| 測距可能範囲 | ノンプリズム※3 ※4：0.5ｍ～400ｍ 反射シート(６cm角)※7：1.6ｍ～800ｍ 付属ミニプリズム(1.5インチ)：1.6ｍ～3,500m プリズム(2.5インチ)：1.6ｍ～5,000ｍ |
|
| 測距精度※5 | ノンプリズム※3 ※4：(5＋3ppm×D)mm※2 反射シート(６cm角)※7：(3＋2ppm×D)mm※2 プリズム1.6～4ｍ未満：(3＋2ppm×D)mm※2 プリズム4ｍ以上：(2＋2ppm×D)mm |
|
| 測定時間 | 精密測定：約1.8秒(初回2.5秒) 高速測定：約0.9秒(初回2.5秒) トラッキング測定：約0.4秒(初回1.5秒) |
|
| 測距モード | 精密単回／精密連続／精密平均／トラッキング／高速連続 | |
| 最小表示 | 0.001ｍ | |
| 測角部 | 方式 | アブソリュートエンコーダ方式 |
| 測角精度※6 | 5″ | |
| 表示単位 | 1″／5″／10″(選択可) | |
| 測角設定 | 0セット、任意角入力、ホールド | |
| 傾斜角補正 | 補正範囲 | ±3′ |
| 傾斜補正精度 | ±5″ | |
| 傾斜補正モード | OFF／1軸／2軸(選択可) | |
| 表示部 | 表示器 | 両側 |
| ディスプレイ | LCD、モノクロ、バックライト付／192×64ピクセル | |
| キーボード | 26キー | |
| 気泡管感度 | 円形気泡管 | 8′／2ｍｍ |
| 棒気泡管 | 30″／2ｍｍ | |
| 電子気泡管 | 6′円内 1″表示 | |
| レーザー ポインタ― |
光源 | 可視光半導体レーザー／685nm |
| レーザー安全クラス※1 | クラス３R／クラス2 | |
| レーザースポット径 | 10×15ｍｍ／30ｍ | |
| レーザー 求心 |
光源 | 可視光半導体レーザー／650nm |
| レーザー安全クラス※1 | クラス2 | |
| 精度 | 2mm／1.5ｍ以下 | |
| レーザースポット径 | Φ2mm／1.5ｍ | |
| 電源 | 内部電源 | 充電式ニッケル水素電池 BDC25H |
| 電圧／容量 | 7.2V／2500mAh | |
| 使用時間 | 約10時間(精密単回 30秒毎に測距 使用温度20℃) | |
| 充電時間 | 約3.5時間 | |
| 自動電源オフ | なし／20分(選択可) | |
| 使用温度範囲 | －15℃～45℃(結露しないこと) | |
| 保管温度範囲 | －30℃～60℃(結露しないこと) | |
| 整準台 | 方式／定芯悍径 | シフティング式／35mm |
| 通信部 | シリアル(RS232C) | ボーレート 1200/2400/4800/9600/19200(選択可) |
| USB | ホストUSB2.0 TypeA | |
| データ記録 | 内部メモリ－ | 49,500点 |
| 外部メモリー | USBフラッシュメモリー使用可能(別売)※8 | |
| 寸法 | 寸法 | 190mm×210mm×350mm |
| 器械高さ | 215ｍｍ | |
| 重量 | 5.5kg(充電池含む) | |
| 防じん・防水性能 | IP66※9 | |
| 搭載プログラム | ●後方交会 ●杭打ち測定 ●オフセット測定 ●対辺測定 ●REM測定 ●面積測定 |
|
| 付属品 | TT-N45本体、レンズキャップ、1.5インチプリズム(専用ケース入)、 ピンポール 30cm×5本、充電池BDC25H(2個)、ACアダプターN1012、 データ転送ケーブルA、データ入出力ソフトウェア(CD-ROM)、 防塵カバー、クリーナー布、調整工具、取扱説明書(2冊)、 キャリングケース、背負いベルト |
|
※1 ： レーザー製品の安全基準 JIS C 6802:2014 準拠
※2 ： もややかげろうがなく、曇っていて、視程は約40㎞確保できる条件下
※3 ： ノンプリ時の測定可能範囲はコダックグレーカードの白色面（反射率90％）を使用しております。
※4 ： ノンプリ測定の場合、測定環境により、測定可能範囲と測定精度が変わります。
※5 ： 測距精度 JISB 7912-4: 2006準拠。 JSIMA102:2006 適用区分B
※6 ： 測角精度 JISB 7912-3: 2006準拠。 JSIMA101:2014 適用区分B
※7 ： 測距光が反射シートに対し上下左右30°以内にあたっていること。また、高温時は測定可能範囲が変わります。
※8 ： USB2.0 32GB FAT32 形式対応
※9 ： 電気機械器具の外郭による保護等級 JIS C 0902:2003 準拠
