40Vmax コードレスパンチャー 複動式(2.5Ah電池×2・充電器・ケース付)::N209WMX
[画像クリックで拡大表示]
軟鋼φ20/t9の穴あけがさらにパワフル！よりスピーディに進化！
- 充電式の常識を覆す40Vmaxシリーズハイパワーモーター搭載モデル
- 穴あけ時の位置確認が容易な新型ストリッパー搭載
- 「複動式」なので抜き上げ時のストレスなし
- 現場が求める「構造新設計」パンチャー
- Nシリーズ用刃物は1種類で多用途の穴あけが可能
(軟鋼・ステンレス共用=平鋼・アングル・溝形鋼にも)
『N』シリーズとは
オグラの『N』シリーズパンチャーは、複動式、構造強化したポンチ取り付け部を特長とし、さらに『N』シリーズ用刃物(ポンチ)は、１種類で軟鋼･ステンレス･平鋼･アングル･溝形鋼にも使え、ポンチ先端部も中央突起部をオグラ社比２倍に拡大して見やすく、位置合わせが容易に使いやすくなりました。
- 「打ち抜き」も「抜き上げ」も油圧で作動する「複動式」を採用し、抜き上げ時の部材への引っ掛かりが解消され、ストレスなく現場作業ができます。
- 製品構造を原点から見直し、使う人の身になって、刃物（ポンチ･ダイス）取り付け部を新たに設計し強化しました。
- 一般鋼材、ステンレス、溝形鋼、アルミ、銅への加工が同じ刃物で可能になりました。
※薄板の場合には、バリや変形のおそれがあります。また、精度を要する場合には、材料と板厚に応じた最適な刃物の選択が必要です。 - ポンチ先端中央の突起部を２倍(オグラ社比)に拡大して見やすく、位置合わせが容易になりました。
加工材料と寸法【単位：ｍｍ】

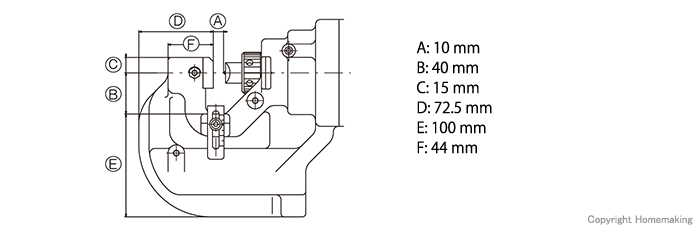

アゴ部分寸法図
1バッテリ(2.5Ah)あたりの穴あけ回数
| 一般鋼材 (SS400相当品) | Φ20/t9: 75回 |
| ステンレス鋼材 (SUS304) | Φ20/t6: 115回 |
※メーカーテスト値による。穴あけ回数は、穴あけ時の状況や、バッテリの状態により変動します。
製品仕様
| 品番 | N209WMX |
| 最大奥行 | 40mm |
| 穴形状 | 丸穴/長穴 |
| 最大穴あけ能力 (穴径 / 板厚) |
一般鋼材 (SS400相当品): Φ20/t9 ステンレス鋼材 (SUS304): Φ20/t6 |
| バッテリ | 電圧：36V(40Vmax) |
| 本体外形寸法 | 398(L)x129(W)x315(H)mm |
| 質量 | 11.6kg(バッテリ含む) |
| 標準付属品 | バッテリ2.5Ah(BL4025)×2、充電器(DC40RA) ポンチΦ14mm、ダイスSB14、グリップ、ナット締付棒、 六角棒レンチ (3 · 4 · 8)、スパナ (8 × 10)、油圧オイル、商品ケース |
丸穴ポンチ･ダイス対応板厚【単位：mm】
長穴ポンチ･ダイス対応板厚【単位：mm】

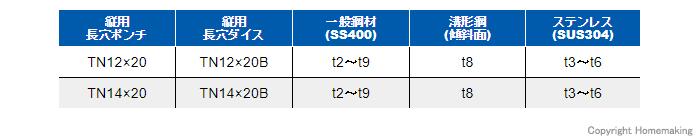

縦用長穴ポンチ･ダイス対応板厚【単位：mm】
