ヒューム管レベルEX::HK-EX
下水道、ヒューム管工事に頼もしい助手。
|
スケールの取り付け方
ツメとスケール固定ビスとの間にスケールを差し込み、スケール固定ビスを締める事で、任意の位置にスケールを固定する事が出来ます。 |

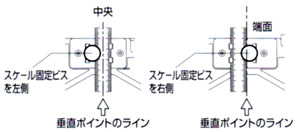

スケール固定位置の変え方
管の通り芯の出し方
1.あらかじめ、適切な高さに丁張り水糸を設置します。 |
気泡管の気泡が中心の線上の中央に入るよう本器を移動させ、気泡が中央に位置したところで本器の垂直ポイントの延長線上が管の中心を通る軸芯となります。 【気泡が中央に位置した状態】 |
2.管上に本器をセットし軸芯を見つけ、丁張り水糸の鉛直線上にスケールの水糸ポイントを合わせるように管を移動します。本器スケールの水糸ポイントが管の通り芯となります。 |
|
3.水糸の高さが本器スケールの使用範囲内の場合はスケールによって高さ確認も同時にできます。 |
|
4.この作業を繰り返すことで、軸心と通り芯が一致します。 |
品番 | HK-EX |
本体 | ABS樹脂・亜鉛ダイカスト |
スケール | ステンレス製・目盛有効長150mm・水糸ポイント付 |
スケール固定ビス | ステンレス |
気泡管感度 | 0.5mm/m=0.0849°(蓄光シート付) |
測定可能管 | 外径90φ以上(内接させる場合:内径250φ以上) |
重量 | 400g |
適用管材 |
|
