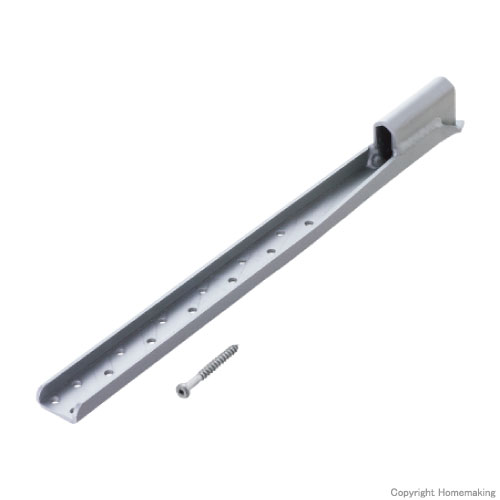

クリ高耐力ホールダウン 68 1箱(5個入)::KHD-68
68kNまで対応のビス止めホールダウン!!
- クリ高耐力ホールダウンは、柱と基礎、柱と横架材、上下階の柱を緊結する金物です。
- M16用のボルト穴をルーズにしてある為、現場での作業性がアップします。
- コーナー部分が【やわらかカーブ】になっていますので、容易かつ安心して取り扱いが出来ます。
- 使用接合具
柱側:専用ビス(四角穴付クリスパイラルビス)7×65…20本

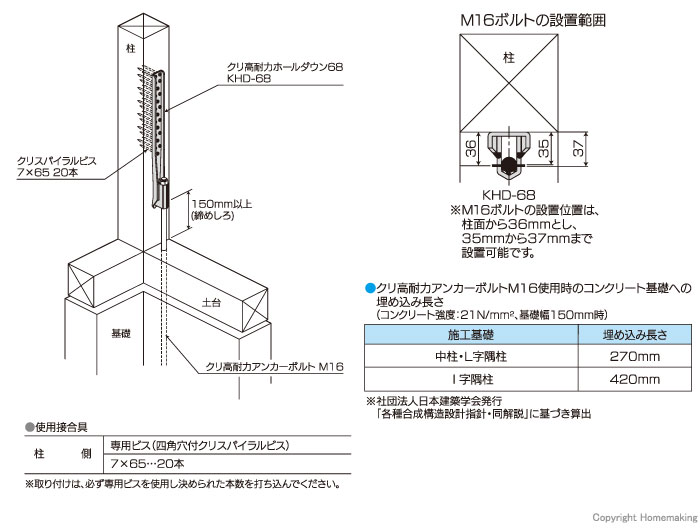

取付図
使用方法
- クリ高耐力アンカーボルト・クリ高耐力両ねじボルト(M16)にクリ高耐力ホールダウンを通し専用ビスクリスパイラルビス(7×65)を20本打ち込んでください。
※土台、横架材面から金物までの寸法(締めしろ)は、約150mm以上確保してください。 - クリ高耐力アンカーボルト・クリ高耐力両ねじボルト(M16)を高耐力用六角ナット(M16)で固定してください。(取付図参照)
※専用丸座金は必要ありません。

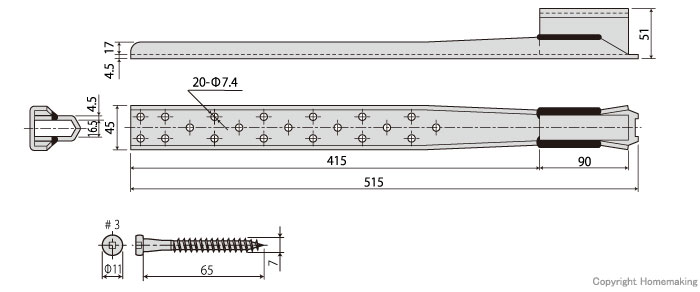

寸法図
※単位:(mm)仕様
商品名 | クリ高耐力ホールダウン 68 | |
品番 | KHD-68 | |
試験機関 | ハウスプラス確認検査(株)/品質性能試験(HP21-KT124) | |
材質 | 板部:JIS G 3101 一般構造用圧延鋼材SS540 ボルト受け部:JIS G 3131 熱間圧延軟鋼板及び鋼帯SPHC |
|
表面処理 | ダクロタイズド | |
付属部品 | 専用ビス/四角穴付クリスパイラルビス(7×65)…20本 | |
入数 | 5個(専用ビス:20本入×5袋) |
商品に関するお問い合わせはこちら
株式会社 栗山百造 <本社>0256-32-0371
|
