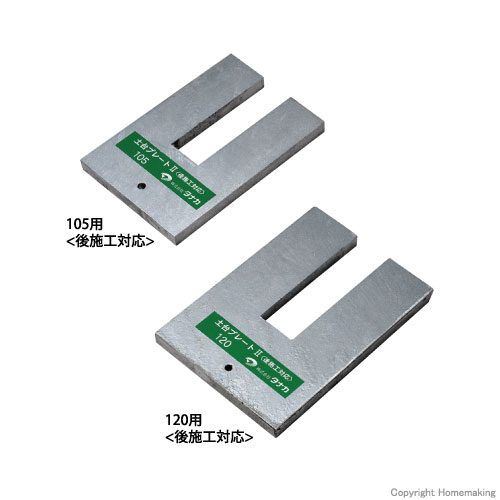

土台プレートII (後施工対応) 105用 1箱(6枚入): 他:BT4106
[画像クリックで拡大表示]
大きな荷重がかかる柱が横架材にめり込むのを軽減します
- 柱仕口の長ほぞ、短ほぞの両方に使用できます。
- 105用、120用の2種類をご用意しております。
- 位置ずれ、脱落防止のため、必要に応じて、釘・ビス等で固定してください。
寸法図
| 種類 | サイズ | 商品コード | 材質 | 表面処理 | 1ケース | 重量 |
| 105用 | 105×155×12mm(t) | BT4106 | JIS G 3106 (溶接構造用圧延鋼材) SM490 |
JIS H 8641 (溶融亜鉛めっき) HDZ 35 |
6枚 | 7.6kg |
| 120用 | 120×170×12mm(t) | BT4121 | 9.9kg |
土台プレートII許容めり込み耐力
| 木材 | 建物 の部分 |
許容めり込み耐力(kN) | |||||||
| 105用 | 120用 | ||||||||
| 長期 | 短期 | 長期 | 短期 | ||||||
| 積雪時 | 積雪 以外 |
積雪時 | 積雪 以外 |
積雪時 | 積雪 以外 |
積雪時 | 積雪 以外 |
||
| あかまつ くろまつ べいまつ |
土台 | 55.2 | 55.2 | 80.1 | 80.1 | 71.4 | 71.4 | 103.5 | 103.5 |
| 横架材 | 54.9 | 44.0 | 64.0 | 80.1 | 70.1 | 56.9 | 82.8 | 103.5 | |
| からまつ ひば ひのき べいひ |
土台 | 52.0 | 52.0 | 69.4 | 69.4 | 67.2 | 67.2 | 89.7 | 89.7 |
| 横架材 | 49.6 | 38.1 | 55.5 | 69.4 | 64.1 | 49.3 | 71.7 | 89.7 | |
| つが べいつが もみ すぎ べいすぎ スプルース |
土台 | 40.0 | 40.0 | 53.4 | 53.4 | 51.7 | 51.7 | 69.0 | 69.0 |
| 横架材 | 38.1 | 29.3 | 42.7 | 53.4 | 49.3 | 37.9 | 55.2 | 79.0 | |
