土台プレートII (柱脚金物対応) 105用 1箱(6枚入): 他:BT4107
[画像クリックで拡大表示]

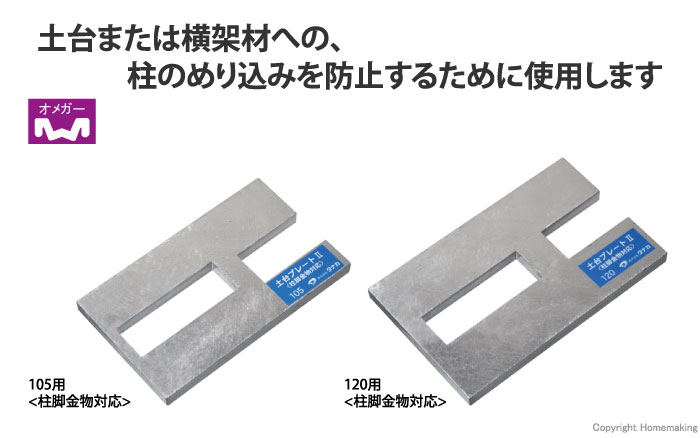

土台または横架材への、柱のめり込みを防止するために使用します
- 柱脚部の柱接合金物（シナーコーナー、ホールダウン金物）が併用できます。
- 柱仕口の長ほぞ、短ほぞの両方に使用できます。
- 105用、120用の2種類をご用意しております。

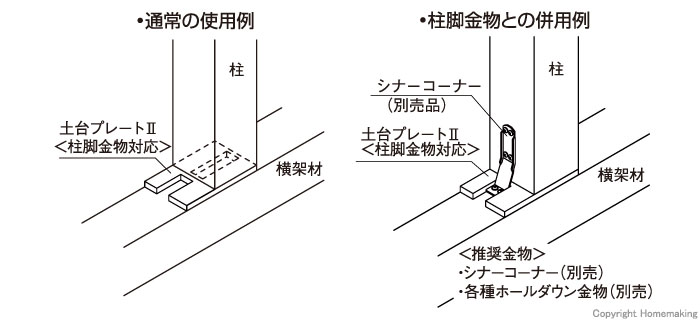

取付参考図
寸法図
| 種類 | サイズ | 商品コード | 材質 | 表面処理 | 1ケース | 重量 |
| 105用 | 105×175×12mm(t) | BT4107 | JIS G 3106 (溶接構造用圧延鋼材) SM490A |
JIS H 8641 (溶融亜鉛めっき) HDZ 35 |
6枚 | 7.9kg |
| 120用 | 120×190×12mm(t) | BT4122 | 10.4kg |
土台プレートII許容めり込み耐力
| 木材 | 建物 の部分 |
許容めり込み耐力(kN) | |||||||
| 105用 | 120用 | ||||||||
| 長期 | 短期 | 長期 | 短期 | ||||||
| 積雪時 | 積雪 以外 |
積雪時 | 積雪 以外 |
積雪時 | 積雪 以外 |
積雪時 | 積雪 以外 |
||
| あかまつ くろまつ べいまつ |
土台 | 55.0 | 55.0 | 74.6 | 74.6 | 73.4 | 73.4 | 99.5 | 99.5 |
| 横架材 | 52.8 | 42.3 | 61.9 | 74.6 | 70.4 | 56.2 | 82.2 | 99.2 | |
| からまつ ひば ひのき べいひ |
土台 | 48.7 | 48.7 | 66.2 | 66.2 | 64.8 | 64.8 | 88.0 | 88.0 |
| 横架材 | 46.7 | 37.5 | 54.9 | 66.2 | 62.2 | 49.8 | 72.8 | 88.0 | |
| つが べいつが もみ すぎ べいすぎ スプルース |
土台 | 39.1 | 39.1 | 53.2 | 53.2 | 51.8 | 51.8 | 70.4 | 70.4 |
| 横架材 | 37.5 | 30.3 | 44.3 | 53.2 | 49.8 | 39.9 | 58.5 | 70.4 | |
