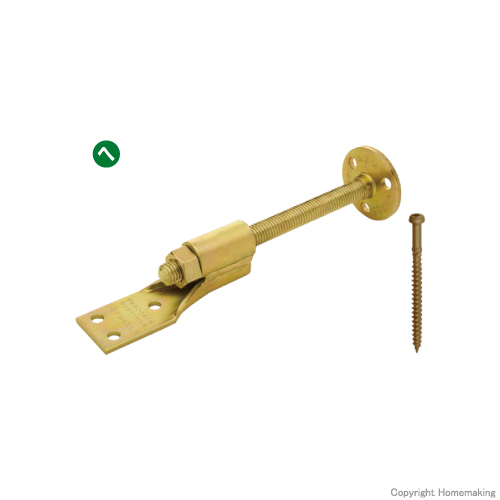

レンコン金物羽子板セット・ II 1箱(30セット入)::RKS-II
[画像クリックで拡大表示]
ビスのみで施工でき、リフォームや新築でボルトを貫通できない箇所に最適
- 羽子板ボルトの代わりに横架材を引寄せます。
- ビス施工のためかんざしのボルトが不要となり、プレカット加工の
必要がありません。 - 既存の桁、胴差に直行する梁に羽子板ボルトを取付けるとき、
外壁に穴を開けずに羽子板ボルトを取付けられます。 - 告示平12建告第1460号第2号(へ)対応
レンコン金物羽子板セット・ II 耐力試験
| 型番 | 短期基準接合引張耐力(Pot) | 接合部倍率(N値/T値) |
| RKS-II | 12.1kN | 2.2 |
※ハウスプラス確認検査(株)
取付図・使用例
使用方法
- ボルトを受ける位置を決めた後、レンコン金物・Ⅱを付属のビスで接合します。
- 全ねじボルトをレンコン金物・Ⅱに取付けます。
- 全ねじボルトの長さに合わせてビス羽子板金物・Ⅱを付属のビスで接合します。
※ナット締付時、ナットから3山程度ボルトが出るようご注意ください。
先にナットを取付けるとビス羽子板金物・Ⅱの位置決めが容易です。 - ナットでしっかりと固定し、引寄せます。
注意事項
- 全ねじボルトはレンコン金物・Ⅱを取付けた柱・梁に当たるまでしっかりとねじ込んでください。
- ボルトの掛かりが足りないと所定の耐力を確保できません。
- セット品の全ねじボルト以外を使用する場合は、強度区分4.6以上のボルト（Zマーク六角ボルトなど）を使用してください。
- 必ず付属の専用ビスで接合してください。
- ビス接合用の四角ビット（＃3）は別売品です。
- 全ねじボルト（M12×140）以外のボルトは別売です。

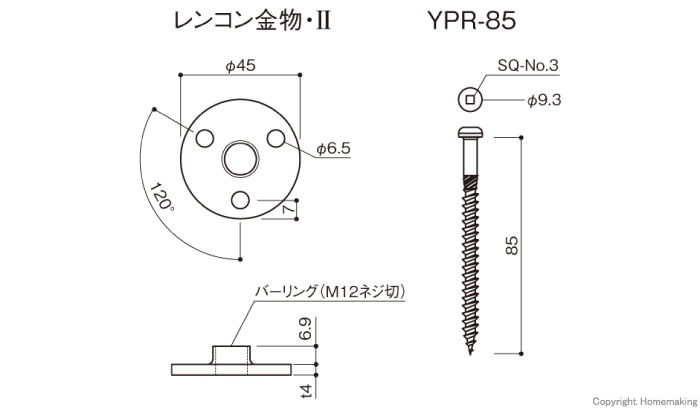

仕様図
| 型番 | RKS-II |
| 梱包 | 30セット/ケース |
| セット構成 | レンコン金物・II×1個、ビス羽子板金物・II×1個、 ビスYPR-85（Mブロンズ）×6本、全ねじボルト（M12×140）×1本、 M12ナット×1個 |
| 承認等 | ハウスプラス確認検査(株)性能試験 HP16-KT137 |
